Környezetvédelmi fúvókák DENOX rendszerekhez
A környezetre káros nitrogén-oxidok szakszerű csökkentése.
Bartal-Nyúl Mariann
Termékmenedzser
DeNOx denitrifikáció – A környezetre káros nitrogén-oxidok professzionális csökkentése
Az ipari üzemekben, cement- és erőművekben vagy hulladékégetőben a füstgáz-denitrifikáció során redukálószereket, például ammóniás vizet vagy karbamidoldatot permeteznek a gázáramba. Ennél a folyamatnál alapvető az eljárástechnikai szempontból optimális cseppspektrum létrehozása. Továbbá fontos, hogy azt a lehető legpontosabban a gázáramban végbemenő reakció optimális hőmérsékleti tartományába helyezzük. Erre a célra a Lechler a kétanyagos fúvóka lándzsáit és a megfelelő befecskendező rendszer széles választékát kínálja az államilag előírt határértékek megbízható teljesítéséhez.
Denitrifikációs alkalmazások:
1. SNCR rendszer (Selective non-catalytic reduction – Szelektív, nem katalitikus redukció)
A nitrogén-oxidok szelektív, nem katalitikus redukciójával a reagenst közvetlenül a forró füstgázba fecskendezik 950-1050°C hőmérsékleten.

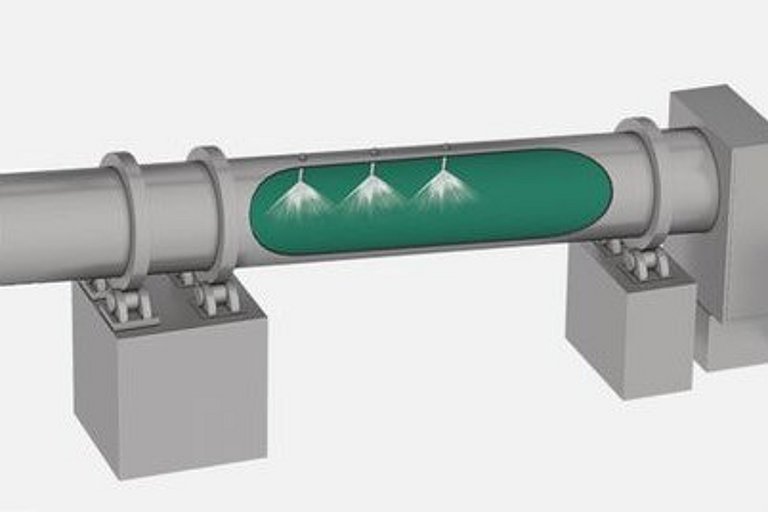

Denitrifikáció hosszú kemencében, mint az SNCR eljárás speciális alkalmazása:
Szabályozható és többfokozatú befecskendezés a precíz SNCR denitrifikáció érdekében a forgókemencében optimális hőmérséklettartományban.
2. SCR rendszer (Selective catalytic reduction – Szelektív katalitikus redukció)
A nitrogén-oxidok szelektív katalitikus redukciójával a reagenst 300-400°C körüli hőmérsékleten injektálják, majd a katalizátorban reagáltatják.
1. SNCR RENDSZER
A nem katalitikus reakcióhoz egy reagenst (többnyire vizes ammóniát) közvetlenül a forró füstgázba fecskendezik 950-1050°C hőmérsékleten. A hőmérsékleti ablak túllépése vagy nem elérése további NOx képződéshez vagy az ammónia kicsapódás növekedéséhez vezet. A hatékonyság mindkét esetben elmarad a várttól. Az optimális hőmérséklet mellett olyan paraméterek is döntő jelentőséggel bírnak, mint a cseppméret és a sebesség. Csak a megfelelő fúvókával és a megfelelő szabályozási koncepcióval tudnak a cseppek elég mélyen behatolni a füstgázáramba, hogy biztosítsák a redukálószer optimális eloszlását a füstgázáramban.
A Lechler megoldása:
Átfogó know-how-val támogatjuk Önt a határértékek betartásában. A DeNOx alkalmazásokhoz használt Lechler fúvókák speciális fúvókákkal vannak felszerelve. A lándzsák minden opcióval kivitelezhetők, mint például védőcső, váltószerkezet és tágulási kompenzátor. A fúvóka lándzsáit a folyamatkövetelményeknek megfelelően tervezték és gyártják, és megfelelnek a DeNOx alkalmazásokra vonatkozó előírásoknak. Megoldásaink közt szerepelnek különböző határértékekhez igazodó DeNOx rendszerek.
A SmartNOx kezdő rendszer mellett a Lechler egyesítette erőit a STEAG-gal, hogy egy moduláris SNCR rendszert dolgozzon ki, amely a követelményeknek megfelelően később is bővíthető. A különböző konfigurációk nem csak a megadott emissziós és ammónia kicsapódás értékek betartásában segítenek, hanem a redukálószer felhasználás min. 30%-kal való csökkentésében is. A reagens árától függően lényegesen gyorsabb megtérülést eredményez az injektáló rendszer számára.

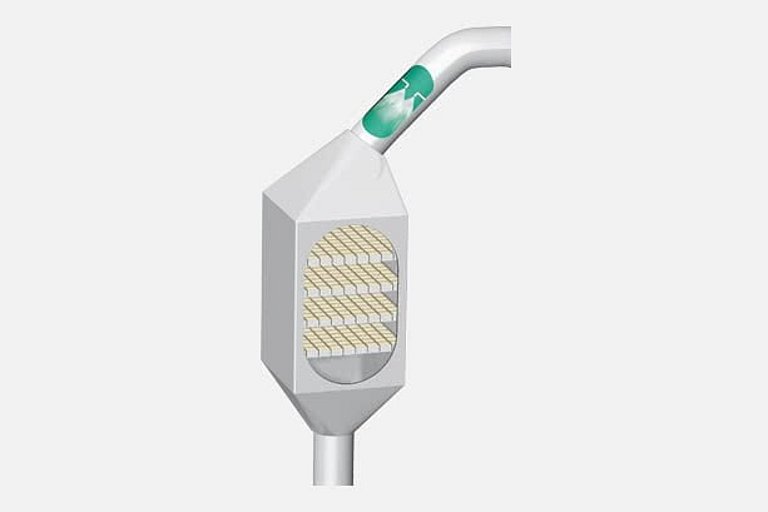

2. SCR RENDSZER
Szelektív katalitikus reakcióval csak katalizátor segítségével lehet nagy hatékonyságot elérni. A magas porkoncentráció miatt az ilyen megoldások különleges óvintézkedéseket igényelnek a hatékonyság és a katalizátorveszteség alacsony szinten tartásához. A reagenst közvetlenül a katalizátor előtt adagoljuk a fúvókalándzsával az optimális hőmérséklettartományban.
A Lechler megoldása:
A vevő folyamatábrájától függően a Lechler biztosítja a megfelelő fúvókalándzsákat és ahol szükséges, a befecskendező rendszert is. A kis távolságon belüli teljes párolgás biztosítása érdekében a Lechler kétanyagos fúvókákat fejlesztett ki precíz szabályozhatósággal, mely rendkívül finom cseppméretet képes előállítani. Az 1AW típusú fúvókák kiválóan megfelelnek a velük szemben támasztott követelményeknek ezen a területen.
Megoldásaink az ipar területeire:
Fúvókalándzsák és rendszerek denitrifikáció alkalmazáshoz
Széleskörű szakértelmünkre támaszkodva segítünk a határértékek betartásában. A DeNOx alkalmazásokban általános szabályként kétanyagos fúvókákat használnak. Ezáltal a reagenst levegővel porlasztják. E fúvókák előnye az egyanyagos fúvókákkal szemben a cseppméret és a nagy áramlási sebesség szabályozhatóságában rejlik. A változó helyi viszonyok és a beszívott közeg eltérő karakterisztikája miatt lehetővé kell tenni a cseppméret és ezáltal a behatolási mélység szabályzását. A Lechler kínálatában különböző DeNOx rendszerek megtalálhatók igazodva a határértékekhez.
A Lechler örömmel áll rendelkezésére egy olyan egyedi megoldás megtalálásában, hogy lépést tudjon tartani a növekvő követelményekkel!

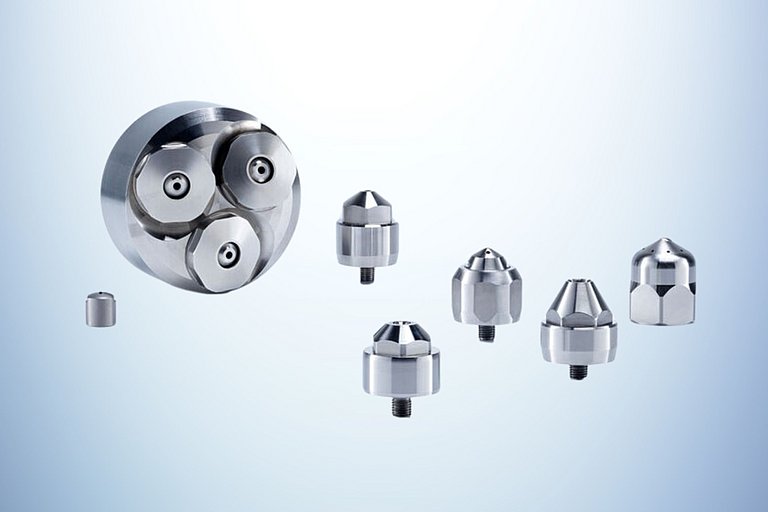

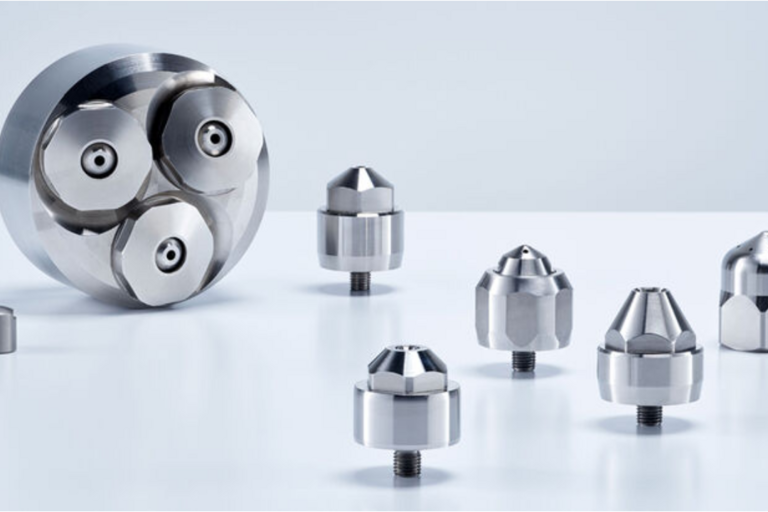

Laval fúvókalándzsák és lapossugár fúvóka lándzsák
Laval fúvóka lándzsák
Speciális kétanyagos fúvókák DeNOx alkalmazásokhoz. AZ SNCR folyamatokkal rendelkező DeNOx alkalmazásokban általában kis Laval fúvókákat használnak. Ezeket a fúvókákat nagy kijutási sebesség jellemzi, amely lehetővé teszi az optimális cseppspektrum bejuttatását a reaktorba, magas behatolási mélységgel.
Laval lapossugár fúvóka lándzsák
Speciális kétanyagos fúvókák DeNOx alkalmazásokhoz, melyet úgy terveztek, hogy megfeleljen az SCR és SNCR folyamatok speciális követelményeinek. A levegő/folyadék keverék három nyíláson keresztül távozik, széles és lapos permetet hozva létre jó felületi lefedettséggel.
1AW fúvókalándzsák
Ez a kétanyagos fúvóka a legfinomabb cseppmérettartományt és a legrövidebb párolgási távolságot teszi lehetővé, miközben az áramlási sebesség nagyon hatékonyan szabályozható. A kifejezetten ezekhez a fúvókákhoz tervezett „csokros” fúvókafej megnöveli az áramlási sebességet és a szórásképet a befecskendezési pont követelményeihez igazítják.
MasterNOx fúvókalándzsa
Kétanyagos fúvókák kis külső átmérővel, melyet kifejezetten a meglévő erőművek utólagos felszerelésére fejlesztették ki.
KSD fúvókalándzsák
A karbamid szuszpenzió precíz porlasztása. Ezek a típusú fúvókák a külső keverés elvén működnek, ezért karbamid befecskendezésekor kisebb a kristályosodásra való hajlamuk.
VarioJet fúvókalándzsák
Nagy nyílásszöggel rendelkező kétanyagos fúvóka a folyadék egyenletes eloszlásához. Ideálisak a DeNOx technológiában való használatra. Különösen alacsony fajlagos levegőfogyasztás.

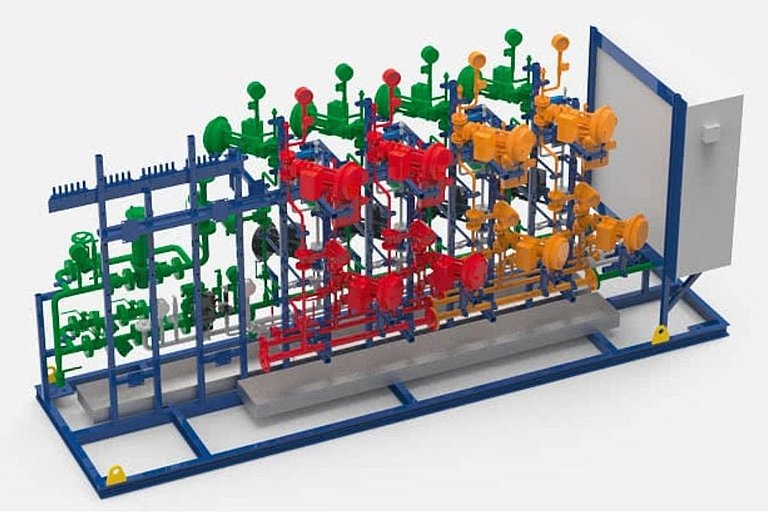

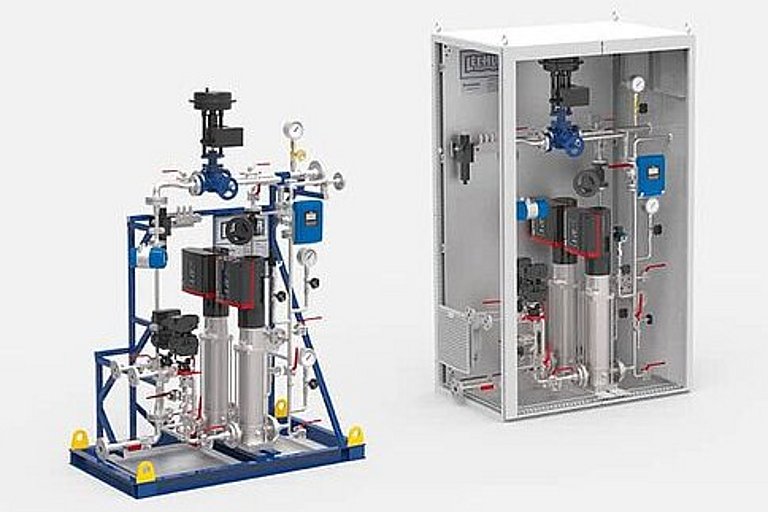

VarioClean – NOx denitrifikációs rendszer
A Lechler SNCR folyamat belépő rendszere. A rögzített alkatrészekkel ellátott szabványos egységek megfizethető árakat tesznek lehetővé, miközben fenntartják a Lechler magas minőségi színvonalát.
VarioClean – he SNCR denitrifikációs rendszer
A nátrium-oxid emisszió és ammónia kicsapódás határértékei várhatóan tovább csökkennek a következő években. A jövedelmező cementgyártás érdekében a folyamatokat meg kell figyelni és intelligens szabályozási stratégiákkal optimalizálni kell. Ebből a célból a Lechler összefogott a STEAG-gal egy olyan SNCR koncepció kidolgozásában, amely megbízhatóan biztosítja a hatályos emissziós értékek betartását: ez a VarioClean®-NOx. A jogi előírástól függően a VarioClean®-NOx moduláris rendszer rugalmasan bővíthető a három konfigurációs szinten: Basic SNCR, Efficiency SNCR és High Efficiency SNCR.
Miért a Hennlichet válassza DeNOx projektjéhez?
A Hennlich több mint egy alkatrész-beszállító; megbízható partnere vagyunk a komplex DeNOx projektek megvalósításában:
- Szakértelem: mérnökeink ismerik a Lechler DeNOx technológiáinak minden részletét, és segítenek a legmegfelelőbb rendszer kiválasztásában és konfigurálásában.
- Teljes körű támogatás: A tervezéstől a telepítésen át az üzemeltetésig és karbantartásig számíthat ránk.
- Helyi jelenlét, gyors reagálás: Magyarországi központunkkal gyors és hatékony támogatást nyújtunk.
- Hosszú távú partnerség: célunk, hogy ügyfeleinkkel hosszú távú, kölcsönösen előnyös kapcsolatot építsünk ki, biztosítva DeNOx rendszereik optimális működését.
Lechler DeNOx alkalmazási területek és iparágak
A Lechler füstgázkezelő fúvókái és rendszerei széles körben alkalmazhatók a nitrogén-oxid kibocsátás hatékony csökkentésére:
- Erőművek: szén-, gáz- és biomassza-tüzelésű erőművek SNCR és SCR rendszereiben.
- Hulladékégetők: kommunális és ipari hulladékok égetése során keletkező NOx emisszió kezelése.

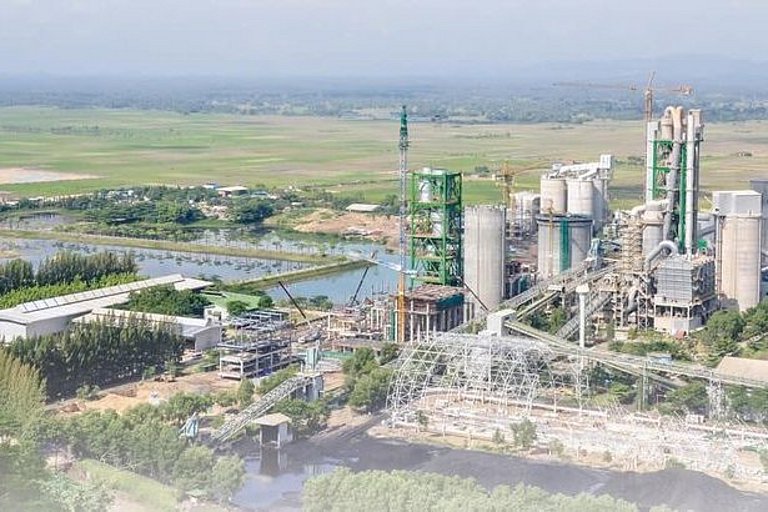

- Cementipar: forgókemencék füstgázainak denitrifikációja.
- Üvegipar és kerámiaipar: magas hőmérsékletű kemencék emissziócsökkentése.
- Vegyipar: különböző ipari folyamatokból származó NOx tartalmú füstgázok kezelése.
- Acélipar és nehézipar: kohászati és egyéb ipari kemencék füstgáztisztítása.
