Hasadótárcsák: Professzionális túlnyomás elleni védelem minden iparági kihívásra
Az ipari folyamatok biztonsága megkérdőjelezhetetlen. A nyomástartó edényekben, csővezetékekben és reaktorokban fellépő nem megengedett túlnyomás komoly károkat és veszélyhelyzeteket okozhat. A hasadótárcsa (vagy repesztőtárcsa) a túlnyomás elleni védelem egyik legmegbízhatóbb és legköltséghatékonyabb eszköze. A Hennlich német prémium minőségű hasadótárcsával kínál teljes körű megoldásokat a magyar ipar számára.
Mi az a hasadótárcsa és hogyan működik?
A hasadótárcsa egy precíziósan megtervezett biztonsági szerelvény, amely egy rendszer előre meghatározott "leggyengébb pontjaként" funkcionál. Normál üzemi nyomáson tökéletesen zár, elválasztva a folyamatközeget a környezettől. Ha a nyomás túllépi a megengedett, előre beállított értéket (a hasadási nyomást), a tárcsa másodpercek töredéke alatt, szilánkmentesen felnyílik, és a teljes keresztmetszeten keresztül biztosítja a nyomás azonnali és biztonságos levezetését. Ezzel megvédi a drága berendezéseket, tartályokat és mindenekelőtt az emberi életet.
A hasadótárcsák legfőbb előnyei: miért válassza ezt a technológiát?
A hasadótárcsa több mint egy egyszerű biztonsági elem; egy precízen megtervezett, megbízható és rendkívül hatékony megoldás a nyomás alatt álló rendszerek védelmére. Íme a legfontosabb érvek, amiért világszerte ezredekben alkalmazzák a legkülönbözőbb iparágakban:
- Villámgyors reakcióidő: mivel nincsenek mozgó alkatrészek, a hasadótárcsa a nyomásnövekedésre szinte azonnal, ezredmásodpercek alatt reagál. Ez a gyorsaság kritikus lehet a hirtelen fellépő, robbanásszerű nyomásesemények kezelésében.
- Teljes és akadálymentes nyitás: amikor a tárcsa átszakad, a teljes csőkeresztmetszet szabaddá válik, biztosítva a maximális, akadálymentes áramlást. Ez hatékonyabb nyomáslevezetést tesz lehetővé, mint sok mechanikus szelep.
- Tökéletes, szivárgásmentes zárás: normál üzemi körülmények között a hasadótárcsa egy szilárd fém- vagy kompozit membrán, amely hermetikus zárást biztosít. Ez elengedhetetlen veszélyes, mérgező, gyúlékony vagy különösen értékes közegek esetén, ahol a legkisebb szivárgás sem megengedett.
- Költséghatékonyság: a hasadótárcsák beszerzési költsége gyakran alacsonyabb, mint a hasonló méretű és nyomásértékű biztonsági szelepeké. Ezenkívül a karbantartási igényük gyakorlatilag nulla, ami tovább csökkenti a teljes életciklus-költséget.
- Biztonsági szelepek védelme (izolálás): a hasadótárcsát gyakran egy biztonsági szelep elé telepítik. Ebben a felállásban megvédi a szelepet a korrozív vagy lerakódásra hajlamos közegtől, megnövelve a szelep élettartamát, csökkentve a karbantartási igényét és megakadályozva a szelepen keresztüli szivárgást.
- Széleskörű anyagválaszték: a hasadótárcsák szinte bármilyen anyagból elkészíthetők, a rozsdamentes acéltól kezdve a speciális ötvözeteken (Inconel, Hastelloy) át egészen a nemesfémekig vagy a PTFE bevonatokig, így a legagresszívabb vegyi környezetben is alkalmazhatók.

Hasadótárcsa típusok a Hennlich kínálatában
Minden ipari alkalmazás más és más, ezért a megfelelő hasadótárcsa kiválasztása kulcsfontosságú. Kínálatunkban a hasadótárcsák három alapvető típusát találja meg, amelyek mindegyike specifikus előnyökkel rendelkezik.

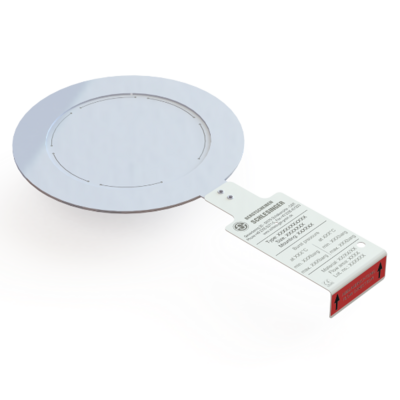

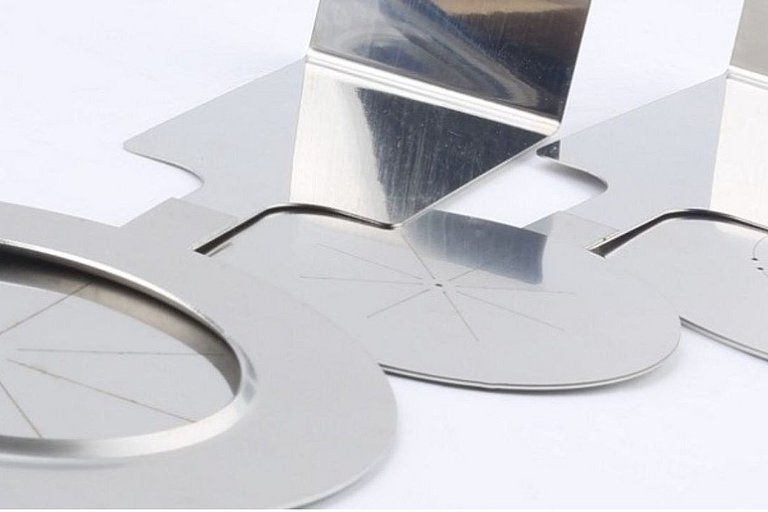

Előre domborodó / Kompozit hasadótárcsák
A klasszikus, előre domborodó kialakítású tárcsák a nyomással megegyező irányban domborodnak. Különösen alkalmasak nagyon alacsony nyomástartományok védelmére és nagy névleges átmérők esetén. Kínálatunkban elérhetők túlnyomásra, vákuumra és akár kétirányú védelemre is.

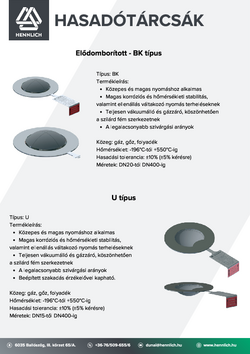

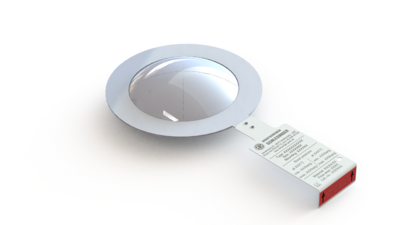

Fordított működésű / BK típusú hasadótárcsák
Ezek a csúcstechnológiás, fordítottan domborodó tárcsák a nyomással ellentétes oldalon domborodnak. Ez a kialakítás rendkívül ellenállóvá teszi őket a magas üzemi nyomással, a nyomásingadozással és a vákuummal szemben. Ideálisak extrém körülmények közé.

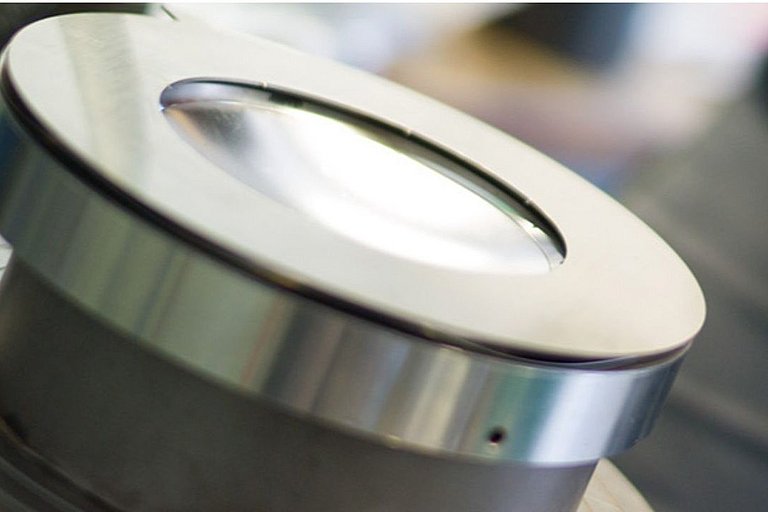

Kompakt / Karimás hasadótárcsák
Amikor a beépítési hely korlátozott, a kompakt, karimás hasadótárcsák jelentik a megoldást. Kis helyigényük és teljesen fémes tömítőfelületük garantálja a megbízható működést szűk helyeken, például szelepekben vagy speciális csatlakozásokban.
Miért a Hennlich a legjobb partner a túlnyomás védelemben?
- Mérnöki szakértelem: nem csak terméket adunk, hanem megoldást. Tapasztalt mérnökcsapatunk segít a megfelelő típus és specifikáció kiválasztásában, az üzemi paraméterek pontos felmérésével.
- Prémium gyártói háttér: a "Made in Germany" minőség garantálja a megbízhatóságot és a precizitást.

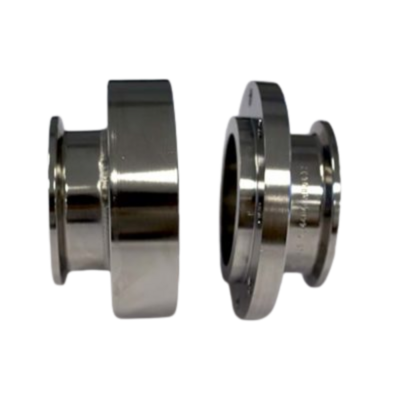

- Teljes körű kínálat: A hasadótárcsákon túl a beépítéshez szükséges speciális tárcsatartókat (pl. BHS tárcsatartó) és a nyitásérzékelő rendszereket is biztosítjuk.
- Rugalmasság és testreszabás: Az egyedi igények nem jelentenek problémát. Partnereinkkel közösen megtaláljuk a megoldást a nem szabványos méretekre, anyagokra vagy nyomásértékekre is.
- Helyi támogatás: magyarországi csapatunk gyorsan és hatékonyan nyújt támogatást, a tervezéstől a beüzemelésig.
A hasadótárcsák főbb alkalmazási területei:
A hasadótárcsák bizonyítottan helytállnak a legkülönbözőbb iparágakban:
- Vegyipar és petrolkémia: reaktorok, desztilláló tornyok és tárolótartályok védelme.
- Olaj- és gázipar: csővezetékek, szeparátorok és nyomásfokozó állomások biztosítása.
- Gyógyszer- és élelmiszeripar: higiénikus, CIP/SIP-kompatibilis rendszerek és fermentorok védelme.
- Energetika és erőművek: hőcserélők, gőzkazánok és turbinák védelme.
- Gépgyártás: hidraulikus rendszerek, kompresszorok és gázpalackok biztonsági szerelvényeként.
Találjuk meg együtt az Ön számára tökéletes megoldást!
Vegye fel a kapcsolatot szakértőinkkel egy ingyenes konzultációra, és tegye biztonságosabbá és hatékonyabbá ipari folyamatait!
