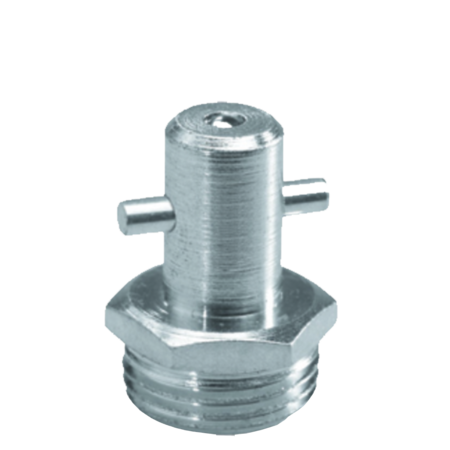

 Bajonettzáras zsírzógomb
Bajonettzáras zsírzógomb

Zsírzógombok -Kapcsolat a zsírzó és a kenési pont között

A zsírzógombok kulcsfontosságú elemei a gépek és ipari berendezések karbantartásának, amelyek segítségével pontosan és egyszerűen lehet kenőanyagot, például zsírt juttatni a mozgó alkatrészekhez. Ezek a kis, de nélkülözhetetlen eszközök jelentősen növelik a gépek élettartamát és csökkentik a kopásból eredő meghibásodásokat.

A zsírzógomb, egy olyan csatlakozó, amely lehetővé teszi a kenőzsír vagy olaj adagolását a gépek és berendezések kenési pontjaira. Általában menetes vagy beütős kialakítású, hogy biztonságosan csatlakoztatható legyen a zsírzópisztolyhoz vagy egyéb adagoló eszközhöz.

A zsírzógombok fő típusai:

Hidraulikus zsírzógombok DIN 71412 a leggyakrabban használt standard zsírzógombok, melyek egyenes H1, 45°-os H2-es és 90°-os változatban elérhetőek. Csatlakozásukhoz négypofás zsírzófejet használhatunk. Menetes típusokon felül öntmetsző és beütős kivitelben is kérhetjük.

Laposfejű vezetőgyűrűs zsírzógombok DIN 3404: A vezetőgyűrűs zsírzógombokra való csatlakozás oldalról történik és különböző méretben elérhető M4-es 10 mm, M1 16 mm, M22 22 mm-es átmérő. Rácsatlakozni ráhúzós zsírzófejjel tudunk.

Tölcséres zsírzógombok DIN 3405: A pontos és tiszta beadagoláshoz a tölcséres zsírzógombok használata a legmegfelelőbb, ebből kifolyólag számos helyen találkozhatunk velük. Zsírzásukat kúpos zsírzófejjel végezhetjük el melyet standard kúpos és extra kúpos kivitelben is kérhetünk. Kialakítás szempontjából egyenes D1 , 45°-os D2 és 90°-os D3-as típusok közül választhatunk. A menetes csatlakozáson felül itt is elérhető a beütős Da1 kivitel.

Anyagminőséget illetően , galvanizált acél,réz, rozsdamentes A2, saválló A4-es anyagminőségből választhatunk.


A zsírzógombok por és mechanikai védelmére porvédő sapkákat választhatunk. A porvédők további előnyei, hogy a különböző színek használatával megjelölhetjük az adott kenési ponton, milyen kenőanyagot kell használnunk. porvédő sapkákat legfőképp a hidraulikus H típusú és laposfejű M1-es zsírzógombokhoz tudunk választani.

Zsírzógombok típusai, felhasználása és méretezése – teljes útmutató ipari kenési pontokhoz

A zsírzógombok általában menetes, öntmetsző vagy beütős kivitelben készülnek, így a különböző gép- és szerkezeti kialakításokhoz is könnyen alkalmazkodnak. Ezekhez zsírzópisztollyal, vagy más adagoló eszközzel tudunk csatlakozni.

Választható csatlakozóméretek: A legelterjedtebb méretek a következők:

  • M6 x 1
  • M8 x 1
  • M10 x 1
  • M10 x 1.5
  • M12 x 1.5
  • 1/8” BSP
  • 1/4” BSP

Ezeket a méreteket a gyártók jellemzően szabvány szerint gyártják, hogy a piacon elérhető kenőfejekkel és tömlőcsatlakozókkal kompatibilisek legyenek. További méretekkel kapcsolatban keresse munkatársainkat.

A zsírzógombok fő típusai szabvány szerint:

1. Hidraulikus zsírzógombok – DIN 71412

A leggyakrabban használt, univerzális zsírzógomb típus. Elérhető:

  • Egyenes kivitelben (H1)
  • 45°-os hajlítással (H2)
  • 90°-os hajlítással (H3)

A csatlakozáshoz négypofás zsírzófej szükséges. Alkalmazhatóak csapágyak, csuklópontok és mozgó szerkezeti elemek kenésére.
Kapható:

  • Menetes kivitelben
  • Önmetsző kivitelben
  • Beütős kivitelben

2. Laposfejű vezetőgyűrűs zsírzógombok – DIN 3404

Ezek az ipari zsírzógombok oldalirányú csatlakozással működnek, és általában szűk helyeken használatosak. Méretezésük:

  • M4-es – 10 mm
  • M1 – 16 mm
  • M22 – 22 mm

Csatlakozásukhoz ráhúzós zsírzófej szükséges, amely jól zár, még ferde felületeken is.

3. Tölcséres zsírzógombok – DIN 3405

Tölcséres kialakításuk révén pontos és irányított zsírzást tesznek lehetővé. Alkalmasak csapágyházak, csuklók vagy zárt kenési rendszerek zsírzására.

Kivitelek:

  • Egyenes (D1)
  • 45°-os (D2)
  • 90°-os (D3)
  • Beütős (Da1)

A megfelelő kenőanyagot standard vagy extra kúpos zsírzófejjel lehet beadagolni.

Válassza az Önnek legmegfelelőbb zsírzógombokat!

Forduljon hozzánk bizalommal és mi segítünk megtalálni az Ön igényeinek legmegfelelőbb megoldást!

Szakértői tanácsadás:

Ha nem biztos benne, hogy melyik zsírzógombot válassza, forduljon hozzánk bizalommal! Szakértőink segítenek a megfelelő típus kiválasztásában.

Weboldalunkon további információkat talál termékeinkről és letöltheti a termékkatalógusunkat is.
