Biztosító rugók és rugós biztosítószegek az üzembiztos kötésekhez
A modern gépiparban, a járműgyártásban és az agrártechnikában a tengelyek, csapszegek és csuklópontok gyors, megbízható és szerszámmentesen bontható axiális rögzítéséhez a precíziós biztosító rugók jelentik a legbiztonságosabb megoldást. A köznyelvben gyakran rugós biztosítószegként, rugós sasszegként vagy R-klipként emlegetett elemek a hagyományos, egyszer használatos hajlított sasszegek korszerű alternatívái.

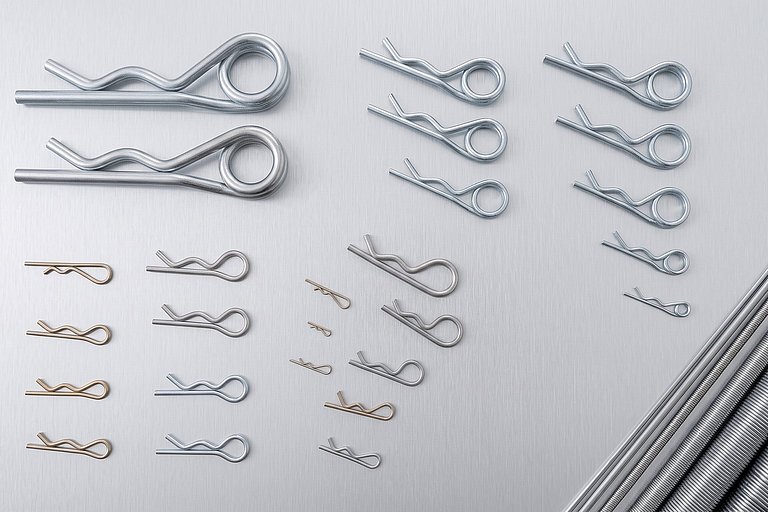

A HENNLICH rugótechnika kínálatában szereplő biztosító rugók kiváló rugalmasságukkal, nagy kihúzóerejükkel és vibrációálló geometriájukkal megakadályozzák a csapok nemkívánatos elmozdulását, miközben biztosítják a gépegységek másodpercek alatti szét- és összeszerelését.
Kiviteli formák: Egyszerű és dupla biztosító rugók
A biztosító rugók mechanikai viselkedését, szerelési erőszükségletét és biztonsági szintjét alapvetően meghatározza a tekercselési geometria.
1. Egyszerű biztosító rugó (E-alak / FE sorozat)
- Jellemzője: Egyetlen menettel (csavarulattal) készülő, kompakt felépítésű rugós biztosítóelem.
- Működési előny: A meredekebb rugókarakterisztika miatt kifejezetten nagy radiális tartóerőt fejt ki a tengelyre és a furatra, így extrém oldalirányú erőhatások esetén is a helyén marad.
- Alkalmazási terület: Helyszűkében lévő berendezések, belső mechanizmusok és kompakt csapszegrögzítések.

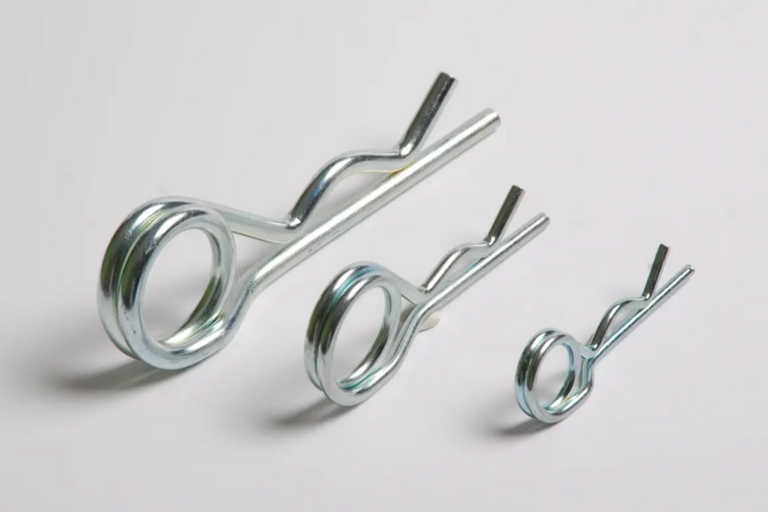

2. Dupla biztosító rugó (D-alak / DIN 11024 / FD sorozat)
- Jellemzője: Kettős menettel készülő, a nemzetközi DIN 11024 szabványnak maradéktalanul megfelelő kivitel.
- Működési előny: A kettős csavarulat laposabb rugókarakterisztikát eredményez, ezáltal a rugó lényegesen könnyebben, kisebb kézi erővel pattintható fel és vehető le a csapról.
- Elvesztés elleni védelem: A kettős hurok felső nyílása kiváló rögzítési pontot kínál acélsodrony vagy biztosító lánc számára, megelőzve az alkatrész elvesztését.
Anyagminőségek és felületvédelem agresszív munkakörnyezethez
A megbízható biztosítás kulcsa a megfelelő alapanyag kiválasztása a környezeti igénybevételek függvényében:
- Horganyzott rugóacél (EN 10270-1 SH/DH): Kiváló dinamikus fáradásállóságú, rugalmas szénacél alapanyag galvanikus horgany bevonattal. Ideális általános gépészeti, beltéri és mérsékelten nedves kültéri környezetben. A gyártási folyamat során elkerüljük a hidrogén ridegedést, biztosítva a szálak szívósságát.
- Rozsdamentes rugóacél (1.4310 / AISI 302 / EN 10270-3): Kiemelkedő sav-, lúg- és tengervízálló nemesacél. Nem igényel külön felületkezelést, tökéletesen ellenáll a sózásnak, műtrágyaporoknak, agresszív ipari mosószereknek és a párás környezetnek.
Méretezési és kiválasztási segédlet
A megfelelő biztosító rugó kiválasztásához a tengely vagy csap geometriája az irányadó:
| Huzalátmérő (d) | Ajánlott csap- / tengelyátmérő (D) | Furatátmérő a csapon (d1) | Elérhető kivitel | Anyagminőség |
| 1,5 - 2 mm | 6 - 10 mm | 2,0 - 2,5 mm | Egyszerű (E) és Dupla (D) | 1.4310 és Horganyzott |
| 2,5 - 3,5 mm | 10 - 20 mm | 3,0 - 4,0 mm | DIN 11024 D / FE | 1.4310 és Horganyzott |
| 4,0 - 5 mm | 20 - 35 mm | 4,5 - 6,0 mm | DIN 11024 D / FD | Horganyzott acél |
| 6,0 - 8,0 mm | 35 - 55 mm | 7,0 - 9,0 mm | Nehézipari DIN 11024 | Horganyzott acél |
Miért a HENNLICH a biztos választás a rugótechnikában?
- Nincs minimális rendelési érték: Akár 1 darab biztosító rugót is rendelhet mintának vagy gyors javításhoz, elkerülve a felesleges raktárkészletet.
- DIN 11024 teljes csereszabatosság: A méretek követik a nemzetközi szabványt, így korábbi beszállítók termékei közvetlenül kiválthatók.
- Szakértői támogatás: Segítünk kiválsztani a csapmérethez illeszkedő rugótípust
Tipikus ipari alkalmazási területek
A HENNLICH biztosító rugók és rugós biztosítószegek a hazai gépipar számtalan területén bizonyítanak:
- Mezőgazdasági és erdészeti gépek: Traktorok hárompont-felfüggesztése, pótkocsik vonócsapjai, ekevas-biztosítások és kombájn-adapterek rögzítése.
- Anyagmozgatás és logisztika: Targonca villarögzítések, görgőspályák tengelybiztosításai és emelőhátfal-csapok rögzítése.
- Haszongépjárművek és felépítmények: Konténerzárak, billenőplatós felépítmények rögzítőcsapjai és stabilizáló kitámasztók.
- Élelmiszer- és vegyipari gépek: Rozsdamentes 1.4310 kivitelek higiénikus, savas vagy vizes közegben üzemelő szállítószalagokhoz.
Gyakran ismételt kérdések a biztosító rugókkal kapcsolatban (FAQ)
A kétszeres csavarulattal rendelkező dupla rugók rugókarakterisztikája sokkal laposabb. Ez megkönnyíti a kézi felhelyezést és eltávolítást anélkül, hogy a rugó maradandó deformációt szenvedne. Emellett a felső hurokba tartókötél fűzhető, így az alkatrész nem esik le vagy vész el karbantartás közben.
Amennyiben a biztosítóelem kültéren, folyamatos időjárási hatásoknak kitéve, vegyszeres mosású élelmiszeripari vonalon, vagy sós/műtrágyás közegben dolgozik, a horganyzott felület idővel korrodálódhat. A rozsdamentes 1.4310-es rugóacél tartósan garantálja a korróziómentességet és a mechanikai szilárdságot.
Igen. Bár a standard DIN 11024 és gyári méretek szinte minden feladatra megoldást kínálnak, műszaki rajz, 3D CAD fájl vagy beküldött mintadarab alapján vállaljuk egyedi szárhosszúságú, speciális huzalvastagságú vagy egyedi formájú biztosító rugók gyártását is.
