Szerszámrugók
Prémium minőségű ISO 10243 szerszámrugók ipari és szerszámgyártási célokra.
Bajusz-Gubik Brigitta
Termékmenedzser
Nagy terhelhetőségű ISO 10243 szerszámrugók ipari alkalmazásokhoz
A modern gépipar és szerszámgyártás elképzelhetetlen olyan alkatrészek nélkül, amelyek képesek elviselni az extrém dinamikus igénybevételt és a folyamatos, magas löketszámú terhelést. A HENNLICH szerszámrugók kifejezetten a legszigorúbb ipari követelményekre, a korlátozott beépítési helyekre és a maximális élettartam biztosítására lettek tervezve.
Nagy pontosságú, téglalap keresztmetszetű alapanyagból készülő nyomórugóink teljes mértékben megfelelnek az ISO 10243 nemzetközi szabványnak, így garantálják a csereszabatosságot és a kiszámítható működést a présszerszámokban, fröccsöntő formákban és egyéb gépészeti berendezésekben.

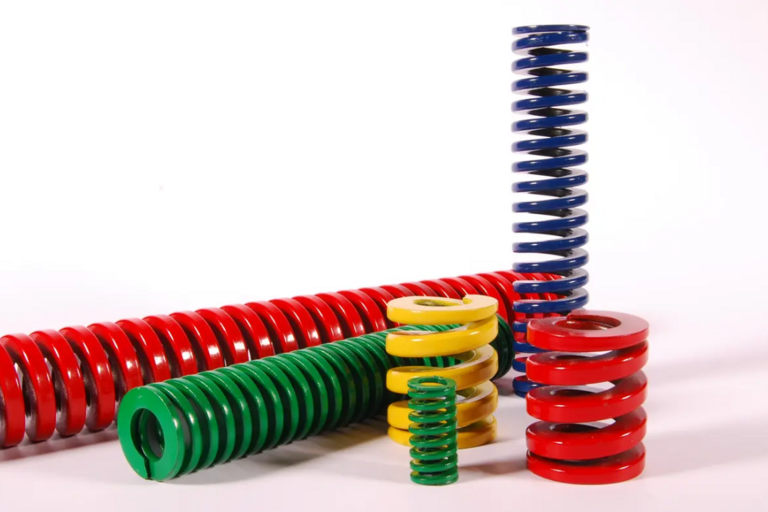

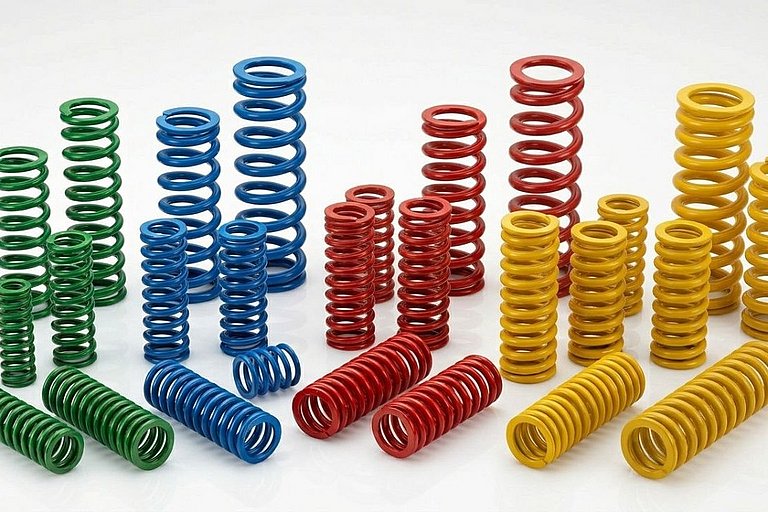

Szerszámrugó színkódok és terhelési osztályok
A szerszámrugók kiválasztásának alapja a beépítési méret mellett a kívánt rugóerő és a terhelhetőségi osztály. A könnyebb azonosíthatóság érdekében a rugók felületét egy speciális eljárással, elektroforézissel látják el egyedi színkóddal. Ez a bevonat nemcsak a beazonosítást segíti, hanem kiemelkedő korrózióvédelmet is biztosít.
Az alábbi táblázat segítségével könnyen áttekintheti az ISO 10243 szabvány szerinti főbb kategóriákat:
| Színkód | Terhelési osztály | Jellemző alkalmazási terület | Megengedett max. rugóút (ajánlott) |

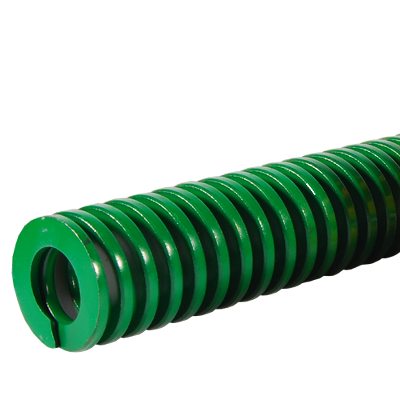

| Zöld (SL) | Gyenge terhelhetőség | Precíziós mechanikák, könnyű présszerszámok | a szabad hossz ~50%-a |

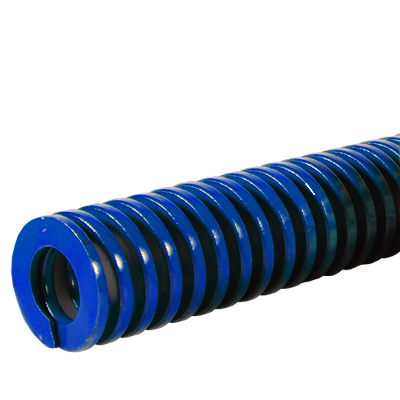

| Kék (S) | Közepes terhelhetőség | Általános szerszámgyártás, gépipari elemek | a szabad hossz ~37%-a |
| Piros (HL) | Erős terhelhetőség | Nagy igénybevételű sajtoló- és alakítószerszámok | a szabad hossz ~30%-a |

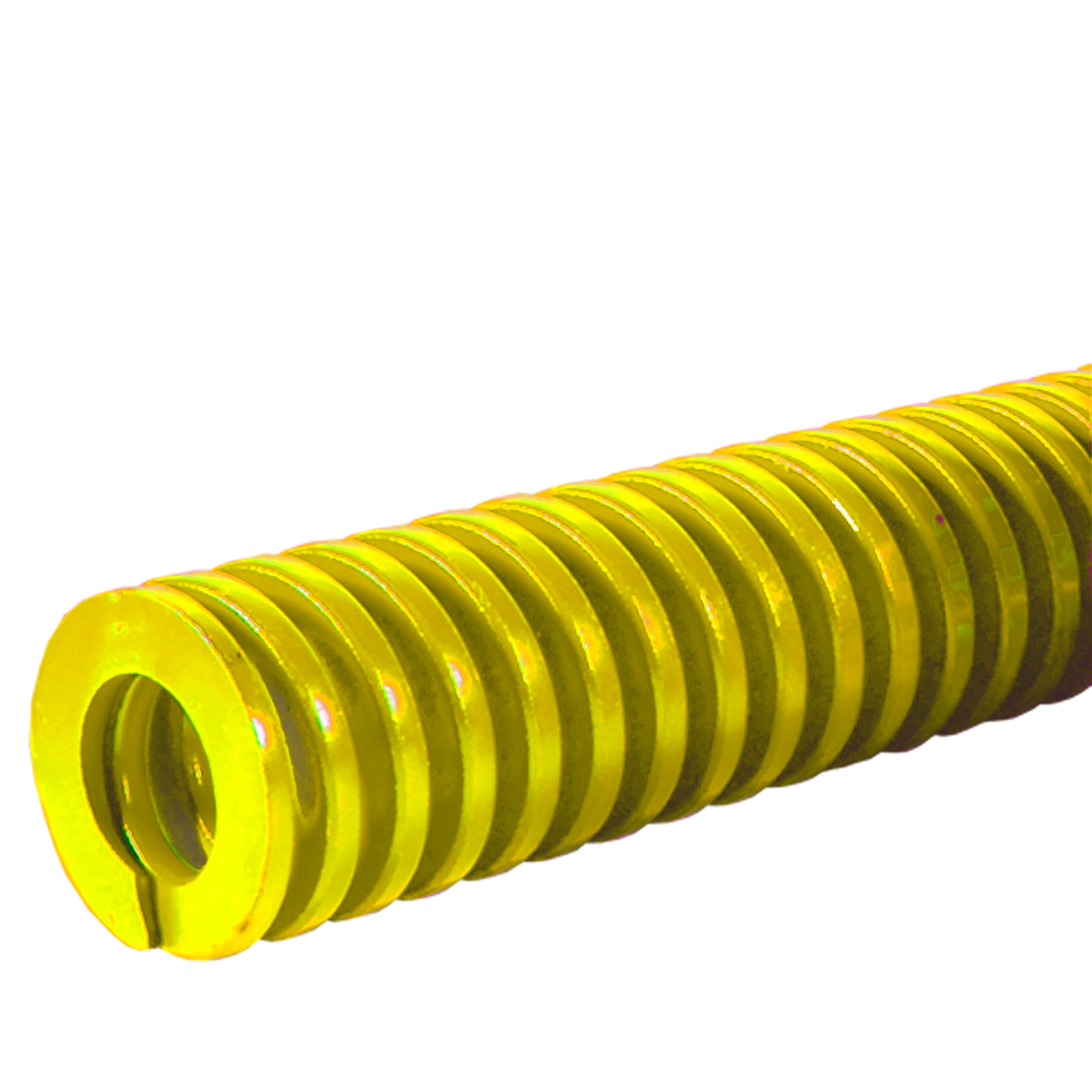

| Sárga (H) | Különösen erős terhelhetőség | Extrém nyomóerőt igénylő nehézipari prések | a szabad hossz ~25%-a |
Miért válassza a Hennlich ipari szerszámrugóit?
A HENNLICH szerszámrugók a legszigorúbb ISO 10243 szabványnak megfelelően készülnek, garantálva a teljes csereszabatosságot és a kiszámítható működést. Prémium szilícium-króm ötvözött acél alapanyagunk és a speciális golyószóratásos (shot peening) felületkezelés együttesen biztosítja a rendkívüli fáradásállóságot, még a legintenzívebb, magas löketszámú ipari környezetben is. A tartós, színkódolt bevonat pedig nemcsak a gyors azonosítást teszi lehetővé, de kiváló védelmet nyújt a korrózióval és az agresszív ipari kenőanyagokkal szemben is.
Milyen iparágakban nélkülözhetetlenek a szerszámrugók?
A szerszámrugókat extrém fizikai igénybevételre tervezték – ahol a nagy nyomóerő, az ismétlődő dinamikus ciklusok és a korlátozott beépítési hely egyszerre van jelen. Emiatt az alábbi kulcsfontosságú területeken alkalmazzák őket a leggyakrabban:
- Szerszámgyártás és lemezmegmunkálás: Kivágó-, hajlító- és alakítószerszámok alapvető elemei.
- Autóipar és beszállítói lánc: Automata présvonalak és magas ciklusszámú gyártócellák rugóstagjai.
- Műanyagipar és fröccsöntés: Fröccsszerszámok kilökőrendszereinek visszahúzása.
- Nehézgépgyártás, mezőgazdasági gépek: Rezgéscsillapítás és nagy erejű mechanikus feszítések.
- Karbantartás és ipari szerviz: Kopott, elfáradt gyári rugók azonnali, szabványos kiváltása.
Gyakran ismételt kérdések a szerszámrugókkal kapcsolatban (FAQ)
Az ISO 10243 egy szigorú nemzetközi szabvány, amely meghatározza a téglalap keresztmetszetű szerszámrugók legfontosabb geometriai és terhelési paramétereit. Rögzíti a ház (külső) és a csap (belső) átmérőit, a szabad hosszt, valamint a négy alapvető színkódhoz tartozó rugóerőt. Ez biztosítja a tervezők számára a teljes csereszabatosságot: a szabványnak megfelelő rugók gyártótól függetlenül pontosan ugyanoda építhetők be.
Igen, de csak alapos méretezés után. A szerszámrugók speciális, téglalap profilú huzalból készülnek, így sokkal kisebb helyen képesek lényegesen nagyobb rugóerőt kifejteni, mint a kör keresztmetszetű hagyományos huzalrugók. Ha a beépítési hely szűkös, de nagy erőre van szükség, a szerszámrugó a legjobb alternatíva.
Rugóink kiváló minőségű ötvözött rugóacélból készülnek, amelyek standard körülmények között 120 Celsius-fokig teljes mértékben megtartják karakterisztikájukat. E felett a hőmérséklet felett a rugóerő kismértékben csökkenhet (hőfáradás lép fel). A rugók maximális mechanikai határhőmérséklete körülbelül 230 Celsius-fok, de magasabb hőmérsékletű környezetbe érdemes egyedi mérnöki egyeztetést kérni.
Az előfeszítés (preload) hiánya a rugótörések egyik leggyakoribb oka. Ha a rugó teljesen laza állapotból kap hirtelen dinamikus ütést a gép indulásakor, az anyagban mikroszkopikus repedések keletkeznek. Egy minimális, legalább 5 százalékos állandó előfeszítéssel a rugó folyamatosan feszültség alatt marad, ami kisimítja a dinamikus lökéshullámokat és többszörösére növeli az élettartamot.
Semmi akadálya! Az ISO szabványos termékek mellett az alábbi típusokat is tudjuk szállítani:
- JIS B5012 szabvány szerinti (japán szabványú) szerszámrugók
- Ovális huzalkeresztmetszetű szerszámrugók
- Kör keresztmetszetű huzalból készült szerszámrugók
Ha speciális igénye van, vagy bizonytalan a választásban, vegye fel a kapcsolatot szakértő kollégáinkkal, és segítünk megtalálni a megfelelő megoldást!
Miért a HENNLICH rugótechnika a legjobb választás?
- Nagy raktárkészlet: Központi készletünknek köszönhetően minimalizáljuk a gépleállások idejét.
- Garantált ISO 10243 minőség: Rugóink ellenőrzött metalurgiai folyamatokból származnak, biztosítva az egyenletes minőséget.
- Szakmai támogatás: Szakértő csapatunk segít a rugók kiválasztásában.
