Walther gyorscsatlakozók és multikuplung rendszerek ipari közegekhez

Szivárgásmentes, másodpercek alatti közegcsatlakoztatás vákuumtól 4000 bar üzemi nyomásig.

A német Walther-Praezision ipari gyorscsatlakozói, kézi és automata multikuplungjai, valamint robotos dokkolórendszerei maximális üzembiztonságot garantálnak folyadékok, gőzök, műszaki gázok és villamos jelek átvitelénél. Legyen szó hidraulikus szerszámváltásról, tisztatéri gyógyszeripari CIP/SIP folyamatokról vagy 875 baros hidrogéntankolásról, a HENNLICH szakértői támogatással biztosítja az adott technológiára szabott, cseppmentes csatlakozási megoldást.

  • Üzemi nyomástartomány: vákuumtól 4000 barig
  • Több mint 400 000 konfigurálható csatlakozási variáció
  • Cseppmentes (Clean-Break) technológia zéró közegveszteséggel
  • Kézi, pneumatikus és robotos szerszámcserélő (Toolmaster) interfészek

Piaci probléma és mérnöki kihívások

  • A korszerű gyártósorokon és technológiai rendszerekben a cső- és tömlőcsatlakozások jelentik a rendelkezésre állás és a munkabiztonság legkritikusabb pontjait:
  • Időveszteség és állásidő szerszámváltáskor: A menetes csőcsatlakozók kézi szerelése, kulcsos meghúzása és légtelenítése présgépeknél, fröccsöntőknél és megmunkálóközpontoknál órákra megnövelheti az átállási időt.
  • Környezetszennyezés és folyadékveszteség: Hagyományos csatlakozók bontásakor az elcseppenő olaj, emulzió vagy agresszív vegyszer csúszásveszélyt, talajszennyezést és folyamatos közegveszteséget okoz.
  • Vezeték-felcserélés kockázata: Egymás mellett futó több hidraulika-, hűtővíz- vagy pneumatikakör esetén az emberi tévedésből eredő rossz bekötés azonnali géptöréshez vagy hibás gyártási tételhez vezet.
  • Extrém közegek és mechanikai terhelés: A magas vibráció, a tenger alatti korrózió, a 700 bar feletti gáznyomás vagy a forró gőz gyorsan tönkreteszi az általános minőségű tömítéseket és zárszerkezeteket.
Walther gyorscsatlakozók és multikuplungok | HENNLICH

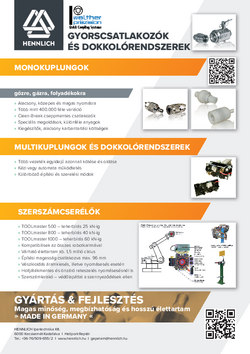

A műszaki megoldás: Walther-Praezision termékcsaládok

  • A HENNLICH kínálatában elérhető Walther-Praezision gyorscsatlakozók a precíziós mechanikai reteszelést ötvözik a fejlett áramlástechnikával:

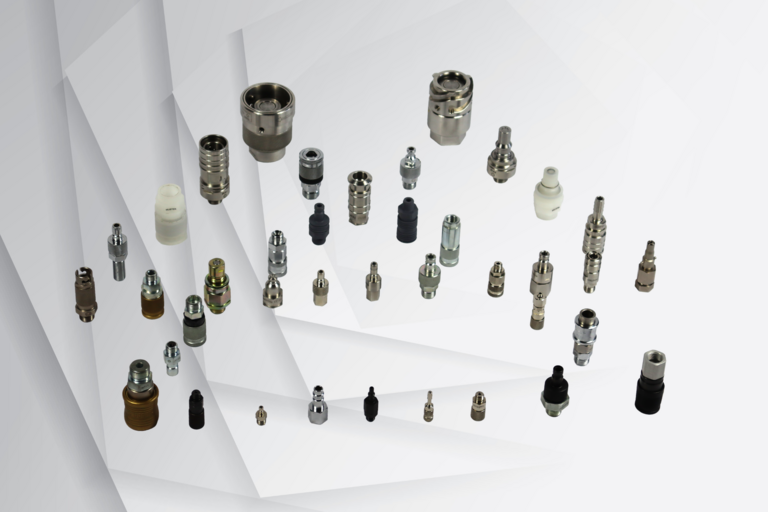

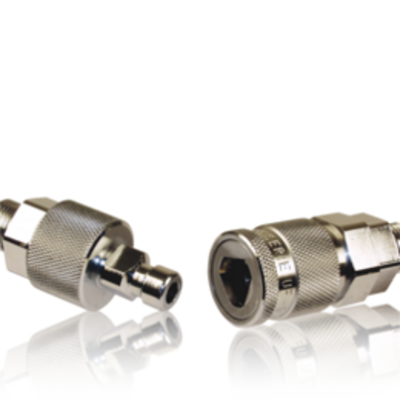

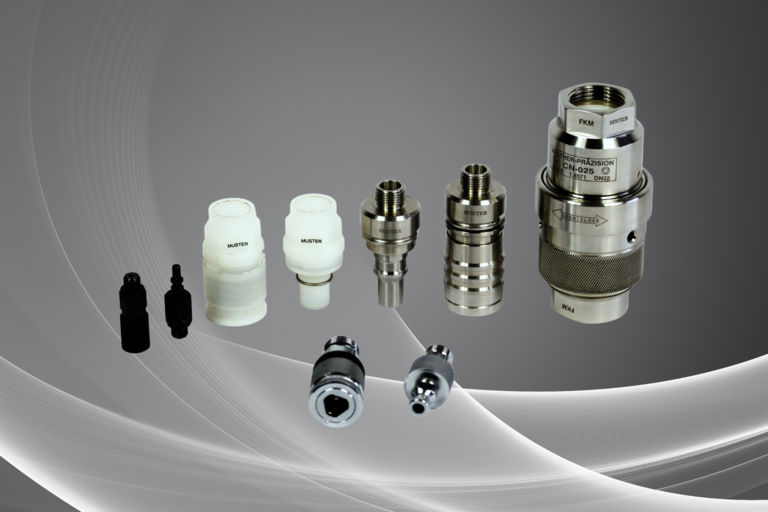

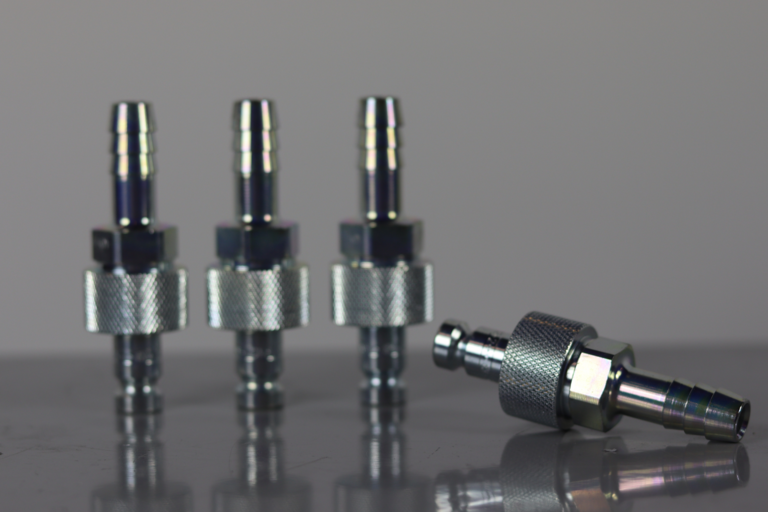

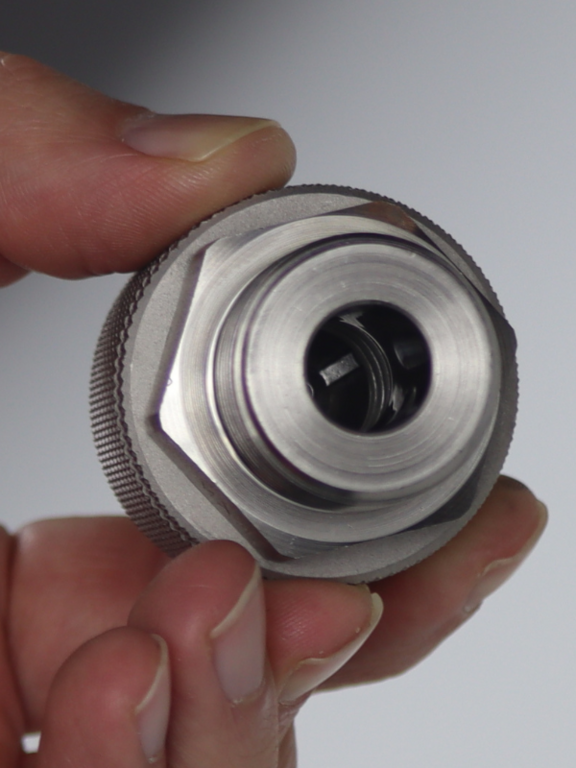

  • Mono gyorscsatlakozók (Monokuplungok): Egyedi közegek (sűrített levegő, víz, gőz, olaj, savak, gázok) egykezes, gyors összekapcsolására szolgáló csatlakozók. Vákuumtól egészen 4000 barig elérhetők szabad átömlésű, egyoldalon záró, kétoldalon záró és síkfelületű Clean-Break kivitelben.

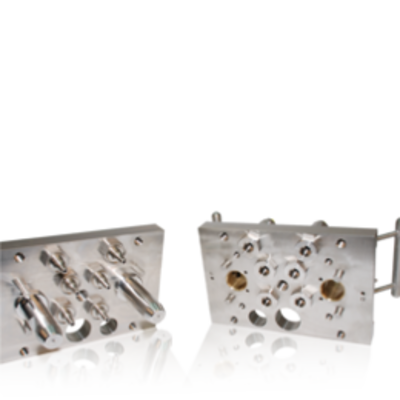

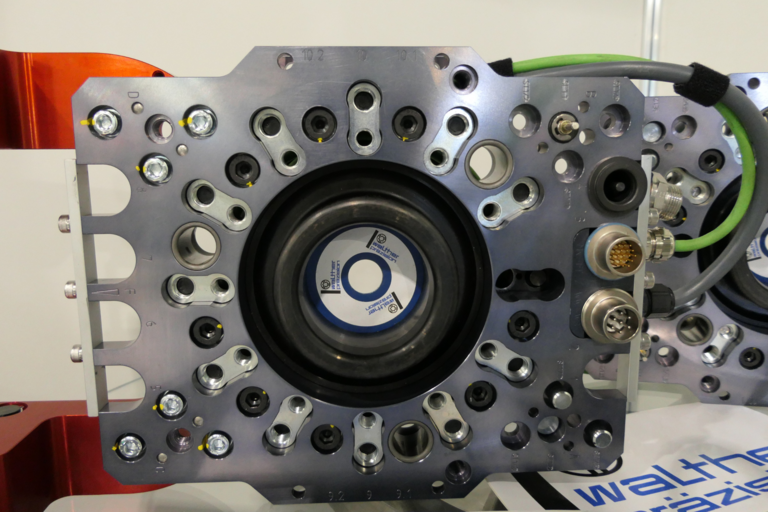

  • Multi gyorscsatlakozók (Multikuplungok): Több különböző közegvezeték (hidraulika, hűtővíz, pneumatika, kenőanyag, elektromos jel- és teljesítményátvitel) egyetlen mozdulattal, karos mechanizmussal vagy pneumatikus rásegítéssel történő összekapcsolása. A mechanikai kulcsolás 100%-ban kizárja a felcserélést.

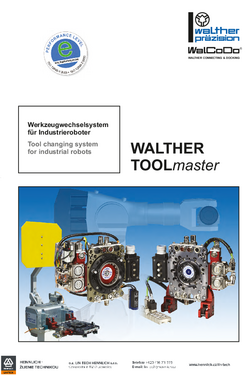

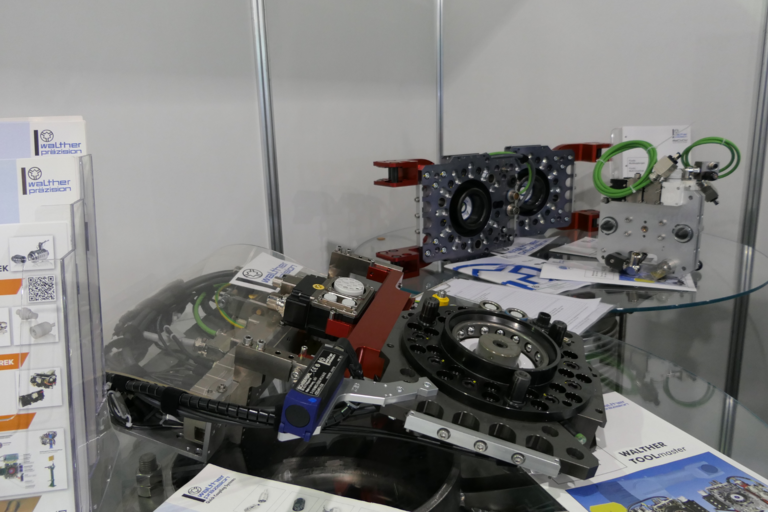

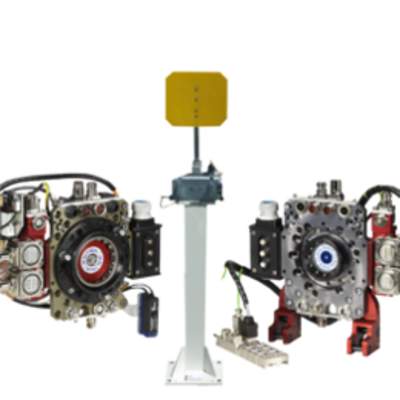

  • Dokkolórendszerek és szerszámcserélők (Toolmaster): Ipari robotok csuklójára, transzfersorokra és szerszámgépekre integrálható automata csatolórendszerek. Nagy ismétlési pontosságú mechanikai reteszelést, integrált szenzorfelügyeletet és cseppmentes folyadékátadást biztosítanak dinamikus ciklusidők mellett.
  • Clean-Break (cseppmentes) szeleptechnológia: Zárt állapotban sík homlokfelületet képező belső szeleprendszer. Csatlakoztatáskor és szétválasztáskor a levegő bejutása és a közeg kilépése gyakorlatilag zéró, megóvva a munkakörnyezetet és a tisztatéri követelményeket.
  • Nagynyomású H2 hidrogéntöltő rendszerek: 875 bar maximális nyomásra (700 bar technológia) és -40 °C ultra hideg feltöltésre kifejlesztett rendszerek. Az integrált öblítőfunkció meggátolja a csatlakozófej jegesedését, megfelelve az ISO 17268 és SAE J2600 szabványoknak.

Alkalmazási területek és iparági referenciák

  • Autóipar és préstechnika: Préssorok hidraulikus szerszámbefogása, hűtőkörök gyorscsatlakozói, hegesztőrobotok Toolmaster szerszámcserélői, lakkozó- és felületkezelő sorok festékvezetékei.
  • Vegyipar és gyógyszergyártás: Reaktortartályok és mobil keverők töltővezetékei, agresszív savak és lúgok adagolása, dialízis- és orvosigáz-rendszerek steril csatlakozói.
  • Acélipar és nehézgépgyártás: Folyamatos öntőművek kokillacsere-állomásai, hideg- és meleghengerművek hűtő-kenő körei, ahol a csatlakozóknak ellen kell állniuk a forró vízgőznek, revepornak és folyamatos rázkódásnak.
  • Hidrogénmobilitás és energetika: H2 üzemanyagcellás haszongépjárművek, buszok, vonatok és magántöltő üzemek 3 perces, ultra hideg nagynyomású feltöltése.
  • Offshore, repülés és űrhajózás: Tengervíz alatti robotkarok (ROV) hidraulikacsatlakozói, hajtómű-tesztpadok, héliumtartályok töltő- és leeresztő rendszerei.

Különböző gyorscsatlakozók, különböző igényekhez!

A Walther gyorscsatlakozók többféle típusban elérhetők, attól függően, hogy milyen alkalmazásra van szükség:

  • Hidraulikus csatlakozók: A hidraulikus rendszerekben használt gyorscsatlakozók biztosítják a nyomás alatti folyadékok gyors és biztonságos átadását.
  • Pneumatikus csatlakozók: A pneumatikus rendszerekben, ahol levegőt vagy más gázokat használnak, alkalmazhatók a gyorscsatlakozók a levegő áramlásának gyors változtatásához.
  • Speciális anyagokhoz készült csatlakozók: a Walther a különböző iparágak igényeihez szabott csatlakozókat kínál, például a vegyipar számára, ahol a kémiai ellenálló képesség kulcsfontosságú.
  • Gyors H2 üzemanyagtöltő rendszerek közúti, vasúti vagy hajózási hidrogéntöltő állomásokhoz; tankolási megoldások haszongépjármű parkok / járműflották vagy magántöltő üzemek számára.
Walther gyorscsatlakozók és multikuplungok | HENNLICH

Műszaki és működési előnyök

  • A Walther technológia közvetlenül mérhető műszaki és gazdasági előnyöket biztosít az ipari felhasználóknak:
  • Minimális nyomásesés és optimális áramlás: A hidraulikailag optimalizált belső geometriák minimális örvénylést és ellenállást keltenek, csökkentve a szivattyúk energiafogyasztását.
  • Széles anyagválaszték agresszív viszonyokra: A kuplungtestek gyártása sárgarézből, felületkezelt szénacélból, ausztenites és saválló nemesacélokból (1.4404, 1.4571), valamint ipari műanyagokból történik a közeg agresszivitásának megfelelően.
  • Kódolt és felcserélhetetlen kivitelek: Mechanikai bordázattal, forgatási szögkóddal és egyedi színjelöléssel ellátott házak garantálják, hogy csak az összetartozó apa- és anyaoldal kapcsolódhasson.
  • Szigorú iparági megfelelések: Elérhetők robbanásbiztos (ATEX), élelmiszer- és gyógyszeripari (FDA konform tömítések, holttérmentes kialakítás, CIP/SIP moshatóság és autoklávozhatóság) verziók.
  • Vészleoldó (Breakaway) funkció: Mobil tartályok és töltőállomások esetén véletlen elmozduláskor a rendszer meghatározott húzóerő hatására automatikusan, mindkét oldalon cseppmentesen lezárva oldja a kapcsolatot.

A megfelelő gyorscsatlakozó kiválasztása elsősorban az alkalmazástól függ. Elérhetők többek között:

  • egyedi vezetékhez használható monocsatlakozók,
  • több vezeték egyidejű csatlakoztatására szolgáló multicsatlakozók,
  • automatikus dokkolórendszerek,
  • valamint robotizált alkalmazásokhoz használható szerszámcserélő rendszerek.

A HENNLICH szakemberei segítenek kiválasztani az alkalmazáshoz megfelelő kialakítást.

A gyorscsatlakozók különböző elzárási megoldásokkal készülhetnek.

A kétoldali elzárású kivitel a csatlakozó mindkét oldalán lezárja a közeget szétkapcsoláskor.

Vannak olyan esetek, ahol a csatlakozópár csak egyik eleme (anya vagy apa) zár, míg bizonyos áteresztő kiviteleknél a csatlakozás szétkapcsolásakor is szabad átfolyást biztosít a közeg számára.

A megfelelő változat kiválasztását mindig az adott alkalmazás, közeg, nyomás, hőmérséklet alapján kell elvégezni.

A megfelelő gyorscsatlakozó kiválasztásához több műszaki paramétert kell figyelembe venni. Fontos például:

  •  közeg típusa,
  • az üzemi nyomás,
  • az üzemi hőmérséklet,
  • a szükséges névleges átmérő,
  • a csatlakozás típusa és mérete,
  • az elvárt átfolyási érték,
  • az anyag- és tömítéskompatibilitás,
  • valamint az alkalmazás gyakorisága és környezeti feltételei.
  • van-e valami extrém befolyásoló tényező (pl. vibráció)

Ha nem biztos benne, melyik kivitel megfelelő, érdemes műszaki tanácsadást kérni.

A megfelelő kivitel kiválasztásától függően a gyorscsatlakozók számos közeghez alkalmazhatók, például levegőhöz, vízhez, hidraulikaolajhoz, gázokhoz és különböző ipari folyadékokhoz.

A közeg kompatibilitását minden esetben ellenőrizni kell a kiválasztott csatlakozó anyagaival és tömítéseivel.

A megengedett üzemi nyomás a gyorscsatlakozó típusától, méretétől, anyagától és kialakításától függ. Ezért nincs minden gyorscsatlakozóra érvényes, egységes nyomáshatár.

A konkrét termék műszaki adatlapján szereplő maximális üzemi nyomást mindig figyelembe kell venni.

A WALTHER-PRÄZISION gyorscsatlakozó-rendszerei a kialakítástól és anyagkombinációtól függően rendkívül széles hőmérséklet-tartományban alkalmazhatók, akár –253 °C és +800 °C között.

Az adott alkalmazásnál azonban mindig a konkrét termék műszaki specifikációja az irányadó.

Az ajánlatkéréshez célszerű minél több műszaki információt megadni. Elsősorban az alábbi adatokra van szükség:

  • névleges méret,
  • üzemi nyomás,
  • közeg,
  • üzemi hőmérséklet,
  • csatlakozás típusa és mérete,
  • szükséges darabszám.

Ha rendelkezésre áll meglévő termék cikkszáma, rendelési száma vagy műszaki rajza, az is nagyban megkönnyíti a megfelelő termék azonosítását.

Igen. A szabványos termékek mellett egyedi műszaki követelményekhez igazított megoldások is kialakíthatók.

Ha a katalógusban található standard kivitelek egyike sem felel meg az alkalmazás követelményeinek, érdemes felvenni a kapcsolatot szakembereinkkel az egyedi megoldás lehetőségeinek egyeztetéséhez.

Igen. A gyorscsatlakozó-rendszerek hosszú távú, megbízható működéséhez a megfelelő karbantartás és időszakos ellenőrzés is fontos.

Meghibásodás, kopás vagy tömítetlenség esetén érdemes szakemberhez fordulni, és nem kizárólag az érintett alkatrész cseréjével próbálkozni a hiba okának feltárása nélkül.

Amennyiben megállapítható, hogy csupán a kopó alkatrészt szükséges cserélni, javítókészlet is áll a vásárlóink rendelkezésére.

Ha szeretnék inkább bevizsgáltatni a gyorscsatlakozót, ezt költségmentesen vállaljuk! Ilyenkor átnézzük a gyorscsatlakozót és ajánlatot készítünk a szükséges új alkatrészekről. Amennyiben megrendelik a gyári javítást, a csatlakozók tesztelésen mennek át, ezért mindig 100%-ig működőképes csatlakozók  kerülnek vissza a vevőinkhez.

Tervezzen szivárgásmentes rendszert a HENNLICH szakértő csapata segítségével!

Munkatársaink segítenek a közegnek, áramlási sebességnek, nyomásnak és beépítési környezetnek pontosan megfelelő Walther gyorscsatlakozó vagy multikuplung kiválasztásában és méretezésében.
