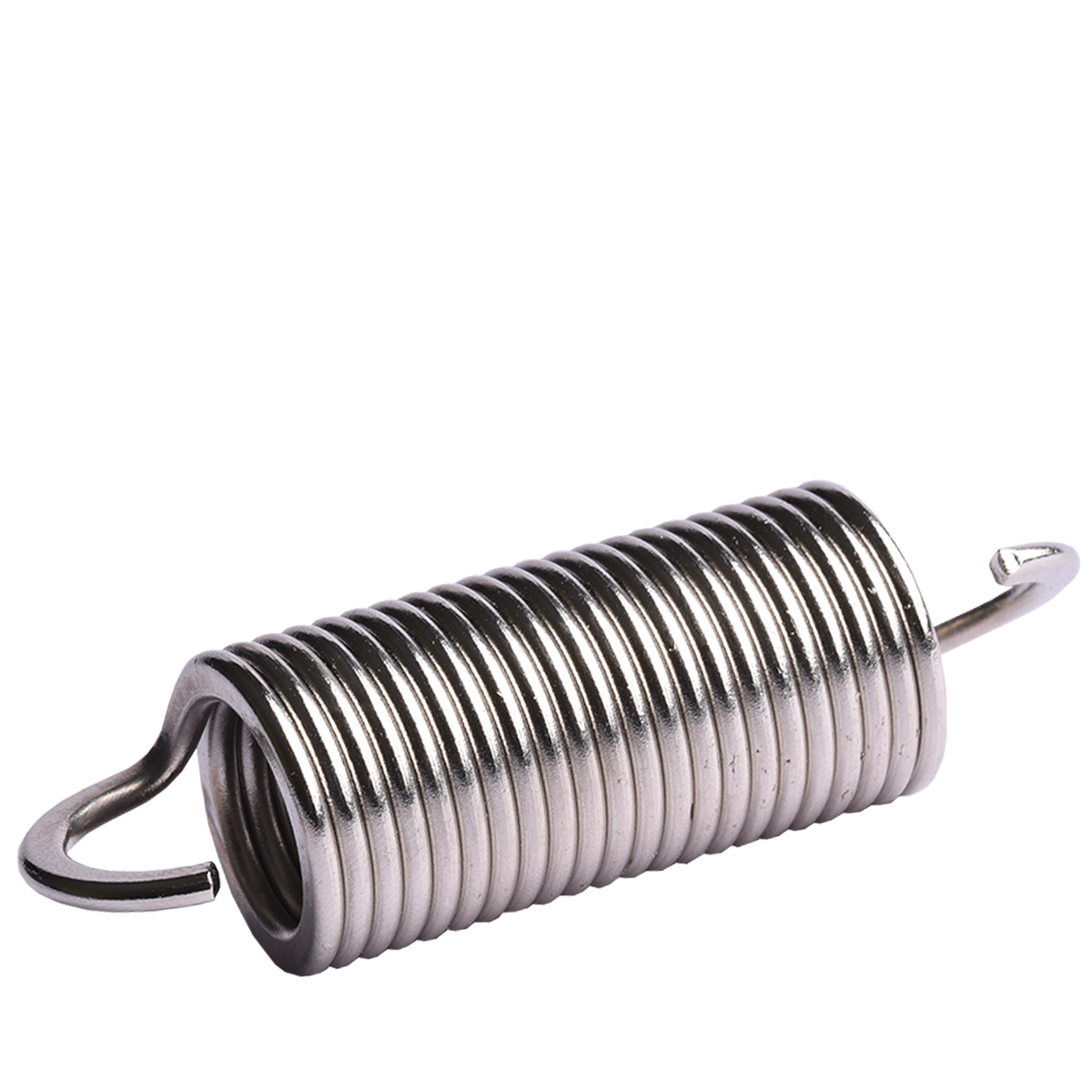

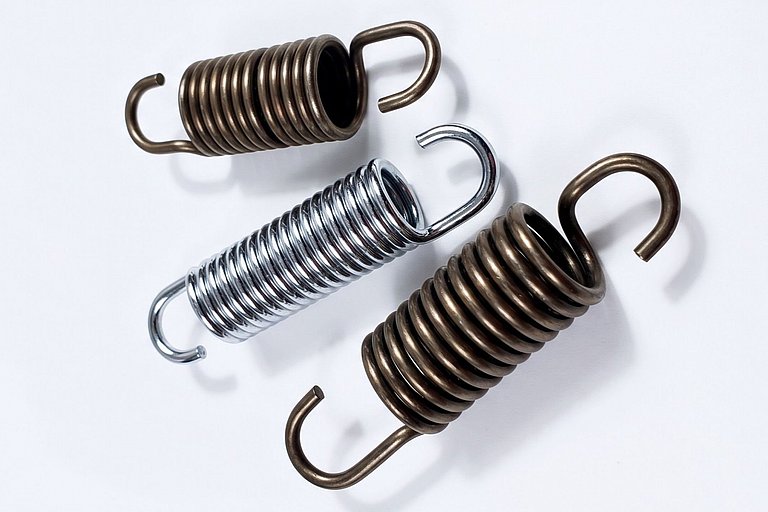

Húzórugók ovális anyagból – a maximális dinamikus élettartamért
A modern gépgyártásban, a nagy sebességű automatizálásban és a folyamatos üzemű csomagolóberendezésekben a mechanikai visszaállító elemek leggyakoribb meghibásodási oka a húzórugók fülének fáradásos törése. A HENNLICH rugótechnika kínálatában elérhető, szabadalmaztatott húzórugók ovális anyagból olyan forradalmi megoldást kínálnak, amely kifejezetten a szűk beépítési terekben működő, rendkívül dinamikus szerkezetek igényeihez lett kifejlesztve.
Az ovális keresztmetszetű huzal speciális geometriája révén a rugó fülátmenetében ébredő hajlítási feszültség 43%-kal csökken a hagyományos körszelvényű kialakításokhoz képest. Ez a fizikai feszültségcsökkentés a DIN 2097 szerinti sztenderd rugókhoz mérten akár 1000-szeres dinamikus élettartam-növekedést garantál.
Miért törik el a hagyományos húzórugó, és hogyan oldja meg az ovális profil?
A hagyományos, hengeres tekercselésű, kör keresztmetszetű huzalból készülő húzórugók leggyengébb pontja kivétel nélkül a rugótest és a felfogó fül közötti hajlítási átmenet.
A körszelvényű rugók mechanikai korlátai:
- Feszültségkoncentráció a fül tövénél: Tengelyirányú húzóerő hatására a fül tőpontjában a csavaró feszültség (torzió) és a járulékos hajlítási feszültség szuperponálódik. Ez a kettős feszültségcsúcs mikroszkopikus fáradási repedéseket indít el.
- Aszimmetrikus terhelés és elcsavarodás: A dinamikus mozgások során a kör keresztmetszet hajlamos a tengely körüli elfordulásra, ami rezonanciát és korai anyagfáradást (Wöhler-törést) idéz elő.
- Az ovális huzalprofil működési mechanizmusa: A lapított, ellipszishez közelítő huzalkeresztmetszet megnöveli a hajlítási tengelyre merőleges keresztmetszeti tényezőt (Wb). Ennek eredményeként azonos húzóerő mellett a fül belső ívén ébredő hajlítási csúcsfeszültség 43%-kal alacsonyabb. A terhelés egyenletesen oszlik el a teljes anyagkeresztmetszeten, megakadályozva a lokális túlterhelést és a fül leválását.
A szabadalmaztatott ovális húzórugók 6 legfontosabb műszaki előnye
- Akár 1000-szeres dinamikus élettartam: A fülátmenet terhelésmentesítésével a rugó túléli a hagyományos DIN 2097 rugókat, minimálisra csökkentve a drága gépleállási időket.
- Teljes nyomatékmentesség (Torziómentes futás): A szimmetrikus erőbevezetésnek köszönhetően a rugó a dinamikus kiterjedés során nem csavarodik el, megőrizve a lineáris megvezetést.
- Kompakt, helytakarékos beépítés: Az ovális geometria kisebb külső átmérő mellett azonos vagy nagyobb rugóerőt biztosít, ideális megoldást nyújtva szűk gépvázakban.
- Laposabb rugókarakterisztika: A kiterjedési tartományban a rugóerő lineárisabban és kiszámíthatóbban épül fel, kímélve a kapcsolódó gépelemeket és csapágyakat.
- Kiemelkedő kihajlás- és rezonancia-ellenállás: A lapított profil lényegesen merevebb a keresztirányú kitérésekkel szemben, így nagy frekvenciájú rezgések esetén sem kezd el lengeni.
- Legnagyobb dinamikus teherbírás: Olyan extrém ciklusszámú környezetben is megbízhatóan teljesít, ahol a körhuzalú rugók órák vagy napok alatt elvéreznek.
Műszaki összehasonlítás: Kör keresztmetszetű vs. Ovális keresztmetszetű húzórugó
| Műszaki jellemző | Hagyományos húzórugó (DIN 2097) | Szabadalmaztatott húzórugó ovális anyagból | Mérnöki előny az üzemben |
|---|---|---|---|
| Huzalkeresztmetszet | Kör keresztmetszet (d) | Speciális ovális profil (a x b) | Nagyobb aktív keresztmetszeti tényező |
| Feszültség a fülátmenetben | Magas feszültségkoncentráció (100%) | 43%-kal csökkentett hajlítási feszültség | Nincs korai fülfáradás |
| Dinamikus élettartam | Névleges (korai törési kockázat) | Akár 1000-szeres ciklusszám | Megszűnő gépleállások |
| Torziós viselkedés | Terheléskor kismértékben elfordul | Teljesen nyomatékmentes | Nem terheli a csatlakozócsapokat |
| Rugókarakterisztika | Meredekebb erőnövekedés | Laposabb, egyenletes jelleggörbe | Pontosabb erőadagolás |
| Helyigény | Nagyobb átmérőt igényel a tartóssághoz | Maximálisan kompakt beépíthetőség | Karcsúbb gépkonstrukció |
Miért a HENNLICH a biztos partner a rugótechnikában?
- Nincs minimális rendelési érték: Akár 1 darab ovális húzórugót is rendelhet teszteléshez vagy azonnali szervizpótláshoz.
- Központi hazai raktárkészlet: A standard rozsdamentes és ötvözött méretek elérhetők raktárunkról 24-48 órás kiszállítással.
- Szakértő mérnöki méretezés: Mérnökcsapatunk segít kiváltani a gyakran törő standart rugókat azonos beépítési méretű ovális típusokra.
Elérhető alapanyagok agresszív és nehézipari környezethez
A megbízhatóság alapja az alkalmazáshoz precízen illeszkedő rugóacél kiválasztása:
1. Rozsdamentes rugóacél (1.4310 / AISI 301 / X10CrNi18-8)
- Kínálatunkban: 227 standard méretváltozat raktárról.
- Tulajdonságok: Kiváló korrózióállóság, sav-, lúg- és párás közeggel szembeni ellenállás. Nem igényel külön felületkezelést.
- Üzemi hőmérséklet: -200 °C-tól +250 °C-ig.
- Jellemző területek: Élelmiszeripari csomagológépek, gyógyszergyártó berendezések, orvostechnika, kültéri járműmechanizmusok.
2. Ötvözött dinamikus rugóacél (1.7102 / 54SiCr6)
- Kínálatunkban: 7 kiemelt nehézipari standard változat.
- Tulajdonságok: Kifejezetten a legnagyobb mechanikai feszültségekre és folyamatos löketszámra tervezett szilícium-króm ötvözet. Szigorúan ellenőrzött golyószóratásos felületkezeléssel a fáradási határ maximalizálásáért.
- Üzemi hőmérséklet: +120 °C (opcionálisan magasabb).
- Jellemző területek: Nagy sebességű prések visszahúzói, szerszámgépek megfogómechanizmusai, vasúti és haszongépjármű-komponensek.
Tipikus ipari alkalmazási területek
- Nagy löketszámú csomagológépek: Vágókések, hegesztőpofák és adagolófejek gyors visszatérítő mechanizmusaiban, napi több tízezer ciklus mellett.
- Ipari robotika és megfogók: Kompakt pneumatikus és elektromos robotkarok gyors nyitó-záró rugóiként.
- Orvosi és laboratóriumi berendezések: Precíz, nyomatékmentes adagolóegységekben és centrifugákban, ahol a rozsdamentes kivitel és a zéró vibráció alapkövetelmény.
- Gépipari tengelykapcsolók és fékberendezések: Centrifugálkuplungok és ipari biztonsági rögzítőfékek azonnali visszahúzó rugóiként.
- Karbantartás és gépfelújítás: Olyan berendezések korszerűsítésére, ahol a meglévő körhuzalos rugók törése miatt tarthatatlanná vált a termeléskiesés.
Gyakran ismételt kérdések az ovális huzalú húzórugókról (FAQ)
Az ovális profil a legkritikusabb ponton, a rugótest és a fül hajlítási sugaránál 43%-kal mérsékli a hajlítási feszültségcsúcsot. Mivel az anyagfáradás a feszültség amplitúdójának függvénye (Wöhler-görbe), a feszültség jelentős csökkentése exponenciális élettartam-növekedést eredményez a dinamikus ciklusok során.
Igen, a termékeket kifejezetten úgy méretezték, hogy csatlakozási méreteikben (külső átmérő, fülkialakítás, szabad hossz) közvetlenül illeszkedjenek a standard gépelemekhez. A csere általában a beépítési környezet módosítása nélkül, azonnal elvégezhető.
A kör keresztmetszetű rugók megnyúláskor hajlamosak egy minimális csavarónyomatékot átadni a felfüggesztési pontoknak. Az ovális huzal szimmetrikus feszültségeloszlása megakadályozza ezt a tengely körüli elcsavarodást, így a csatlakozócsapok és rudazatok nem feszülnek be.
A HENNLICH Ipartechnika Kft.-nél nincs kötelező csomagolási egység. Ha a karbantartáshoz vagy a prototípushoz mindössze 1 vagy 2 darabra van szüksége, rendelését ugyanolyan rugalmassággal szolgáljuk ki, mint a tízezres sorozatokat.
Kérdése van? Kérjen mérnöki segítséget vagy ajánlatot!
Szüntesse meg berendezései váratlan leállásait és a fáradásos rugótöréseket! Lépjen kapcsolatba termékmenedzserünkkel a megfelelő méret kiválasztásához, vagy küldje el igényeit közvetlenül online ajánlatkérő űrlapunkon keresztül.
