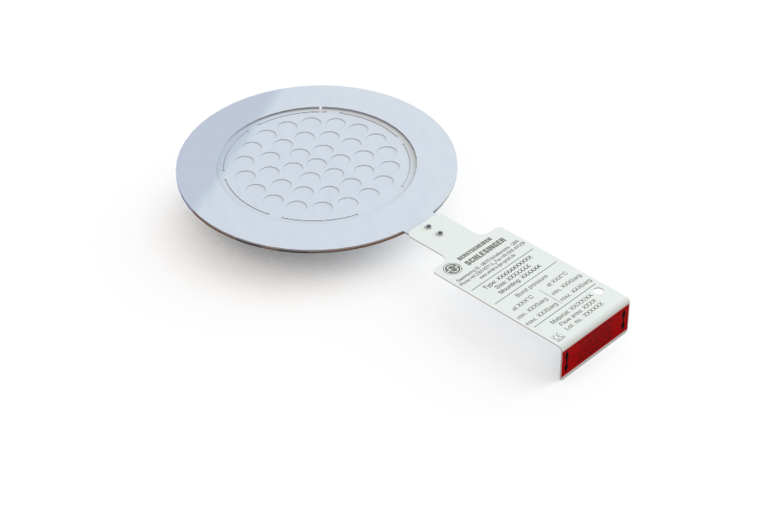

Kétirányú kompozit hasadótárcsa
Kétirányú kompozit hasadótárcsa

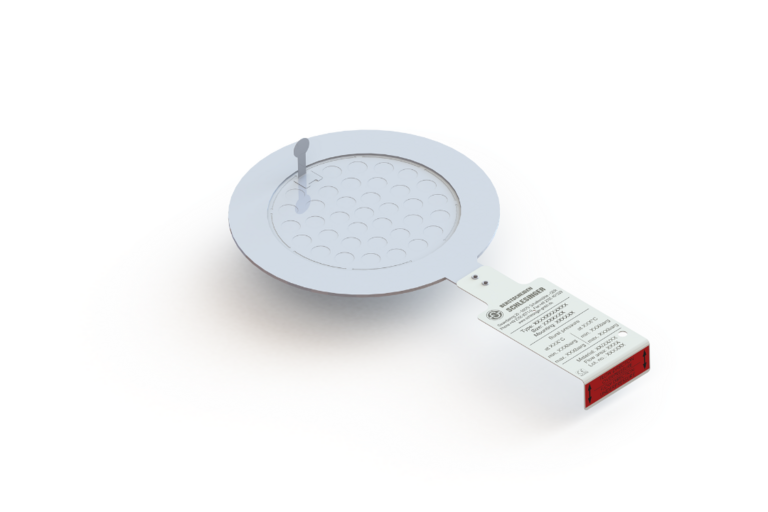

Kétirányú kompozit hasadótárcsa érzékelőhöz köthető lemezzel
Kétirányú kompozit hasadótárcsa érzékelőhöz köthető lemezzel

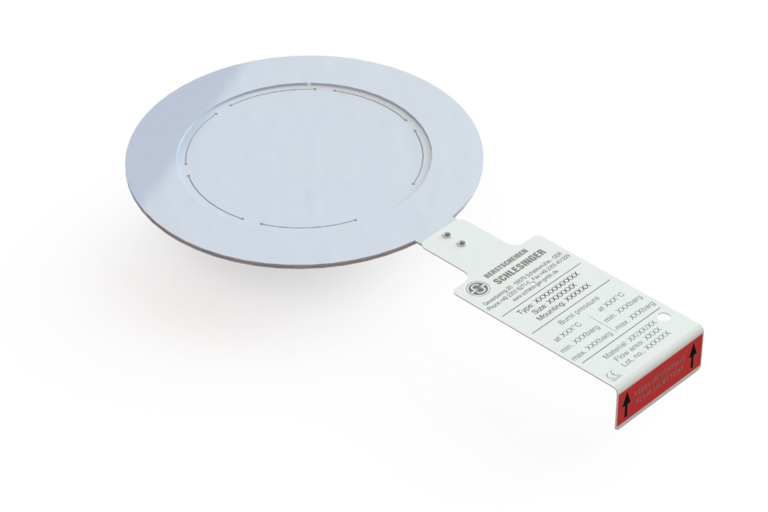

Kompozit hasadótárcsa
Kompozit hasadótárcsa

Kompozit hasadótárcsák: Védelem a legalacsonyabb nyomástartományokban is

Amikor a rendkívül alacsony hasadási nyomás és a nagy névleges átmérő egyszerre követelmény, a kompozit hasadótárcsák jelentik a tökéletes megoldást. Ezek a többrétegű, általában egy fém réselt és egy vagy több tömítő membránból (pl. PTFE, PFA vagy fém) álló hasadótárcsák szilánkmentesen nyitnak, így ideálisak gázok, gőzök és folyadékok biztonságos nyomáslevezetésére.

Műszaki specifikációk

  • Közeg: Gázok, gőzök, folyadékok
  • Hőmérséklet-tartomány: -80°C-tól +200°C-ig (PTFE/PFA tömítéssel), >200 °C (fém tömítőmembránnal)
  • Hasadási tolerancia: ±10 mbar (<0,1 barg esetén), ±10% (>0.1 barg esetén)
  • Méretek: DN15 – DN900

A kompozit hasadótárcsák általános előnyei:

  • Extrém alacsony hasadási nyomás: kialakításuknak köszönhetően a legkisebb nyomásváltozásra is precízen reagálnak.
  • Széles méretválaszték: egészen a DN15-től a lenyűgöző DN900-as méretig elérhetők.
  • Szilánkmentes nyitás: a tárcsa felnyílása során nem keletkeznek leváló szilánkok, ami védi a rendszer további elemeit.
  • Rugalmas beépítés: igény esetén akár támasztó tartószerkezet (holder) nélkül is telepíthetők.
  • Opcionális nyitásérzékelés: minden típus elérhető beépített hasadásérzékelővel az automatizált folyamatfelügyeletért.

Kérjen ajánlatot egyedi igényeire!

Szakértőink segítenek kiválasztani az Ön folyamataihoz tökéletesen illeszkedő anyagú, méretű és nyomásértékű kompozit hasadótárcsát.

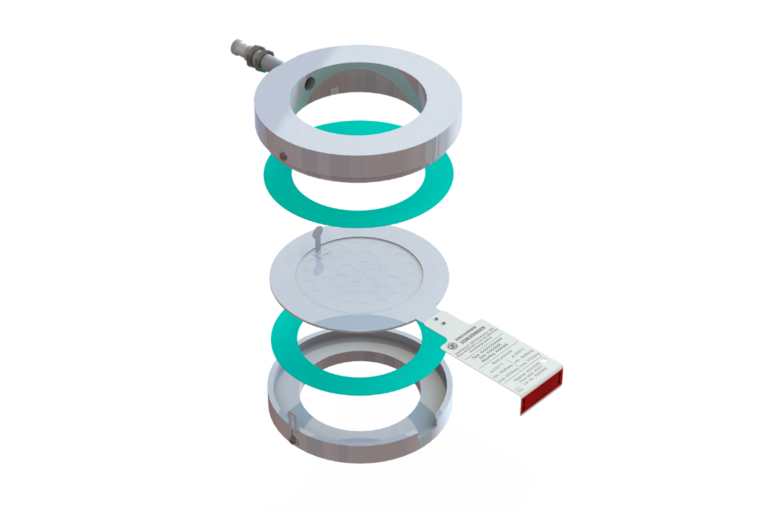

Kétirányú kompozit hasadótárcsa tartóval és érzékelővel
Kétirányú kompozit hasadótárcsa tartóval és érzékelővel

Válassza ki az Önnek megfelelő típust!

A kompozit hasadótárcsa család három specifikus változata minden igényt lefed.

1. Sík kompozit hasadótárcsa (C) - Túlnyomásra

Az alapmodell, amely hatékonyan védi a rendszert a megengedettnél nagyobb pozitív nyomással szemben. Ideális választás általános nyomáslevezetési feladatokhoz alacsony nyomástartományban.

2. Sík kompozit hasadótárcsa (C) - Vákuum ellen

Kifejezetten arra tervezték, hogy megvédje a tartályokat és rendszereket a káros vákuum (negatív nyomás) kialakulásától.

3. Sík kompozit hasadótárcsa (C) - Kétirányú védelem

A leghatékonyabb megoldás: egyetlen hasadótárcsa biztosít védelmet mind a túlnyomás, mind a vákuum ellen. Ezzel helyet és költséget takaríthat meg, hiszen nincs szükség két külön biztonsági elem beépítésére.
