X-Ring vs. O-Ring – Unterschiede, Vorteile, Einsatzgebiete
Ob Maschinenbau, Automatisierung oder Hydraulik – die Wahl der richtigen Dichtung entscheidet über Effizienz und Lebensdauer Ihrer Anlage. Erfahren Sie die wichtigsten Unterschiede zwischen X-Ringen und O-Ringen, ihre Vorteile und Einsatzgebiete – und finden Sie heraus, welcher Dichtring für Ihre Anforderungen in der Schweiz die beste Wahl ist.

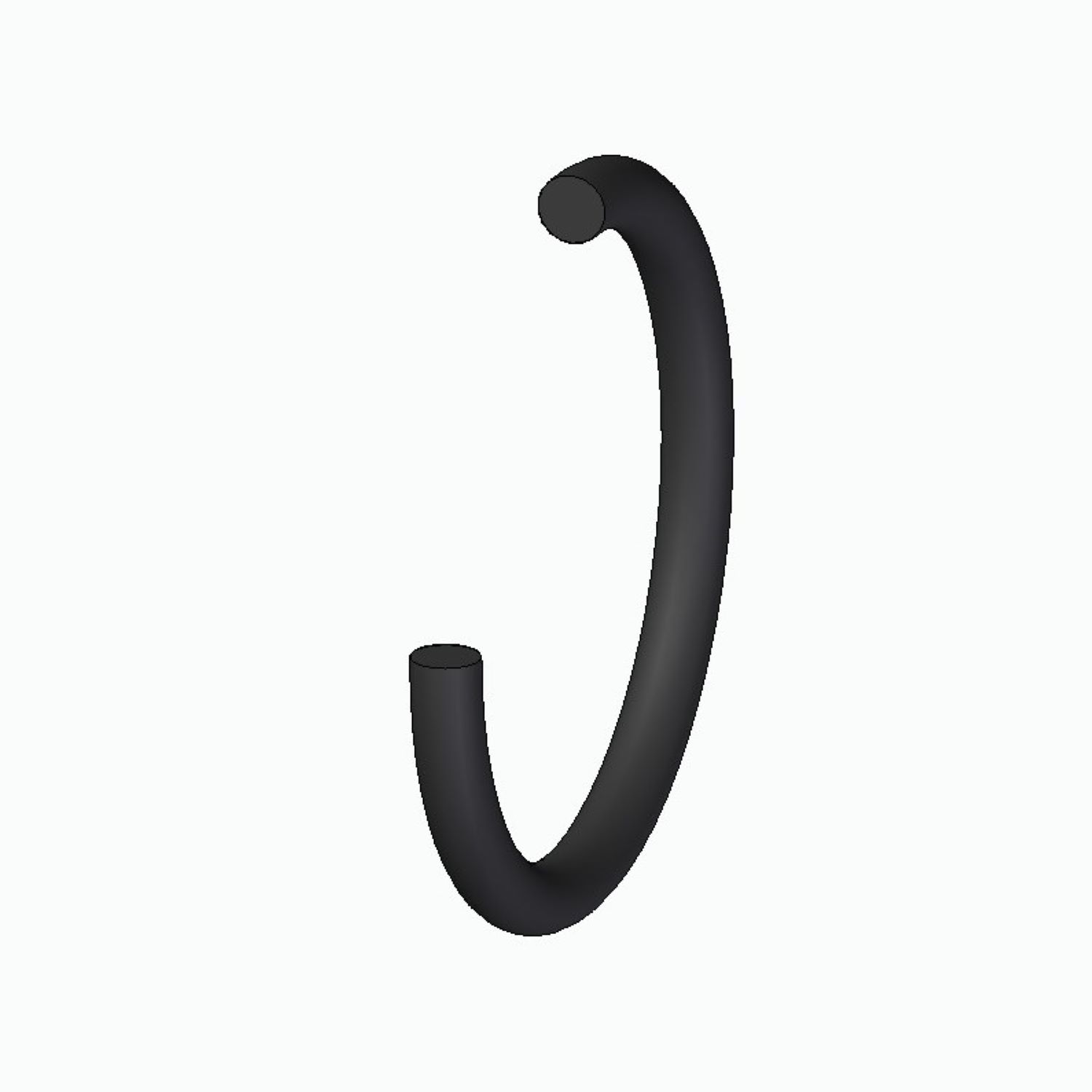

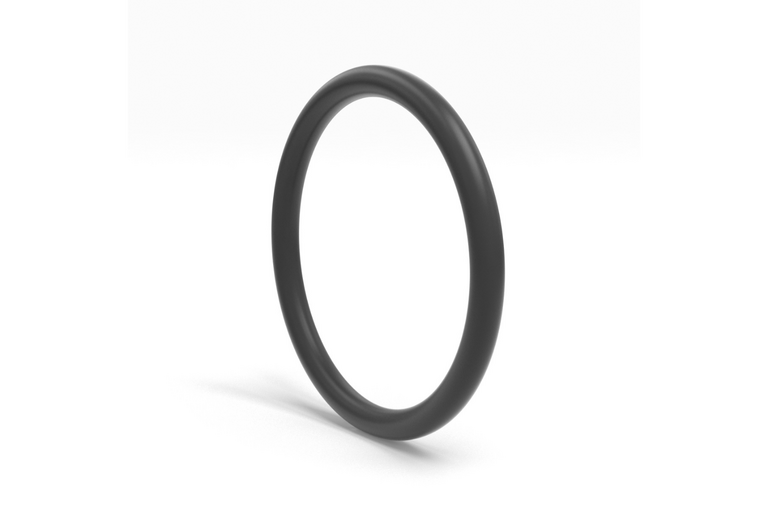

Was ist ein O-Ring?
Der O-Ring ist der klassische Dichtring mit einem runden Querschnitt. Er wird aus Elastomeren wie Gummi oder Silikon hergestellt und dient zur Abdichtung von Flüssigkeiten oder Gasen. O-Ringe sind weit verbreitet, da sie einfach, kostengünstig und vielseitig einsetzbar sind. In der Schweiz werden O-Ringe häufig in der Automobilindustrie, im Maschinenbau und in Haushaltsgeräten verwendet.

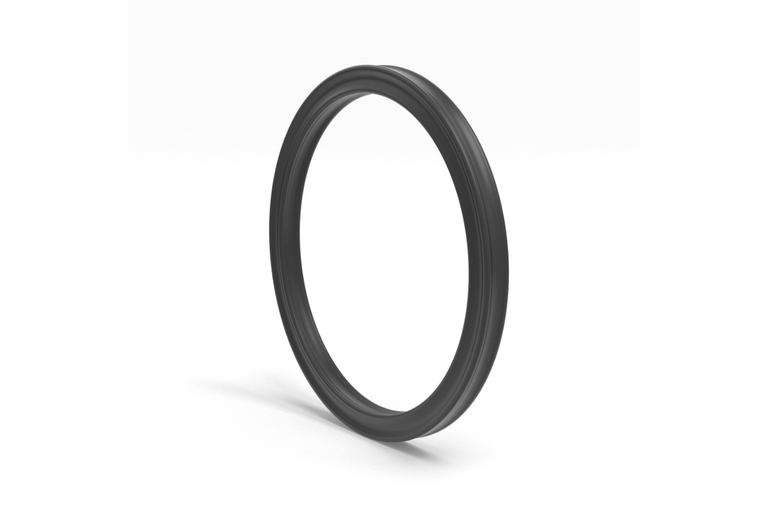

Was ist ein X-Ring?
Der X-Ring, auch bekannt als Quad-Ring oder Vierlippendichtung, hat einen X-förmigen Querschnitt mit vier Lippen. Dieser Aufbau ermöglicht eine bessere Verteilung der Dichtkräfte und eine höhere Stabilität. X-Ringe werden ebenfalls aus Elastomeren gefertigt und sind eine Weiterentwicklung des O-Rings. In der Schweiz sind X-Ringe besonders gefragt in anspruchsvollen Anwendungen, wo herkömmliche O-Ringe an ihre Grenzen stossen

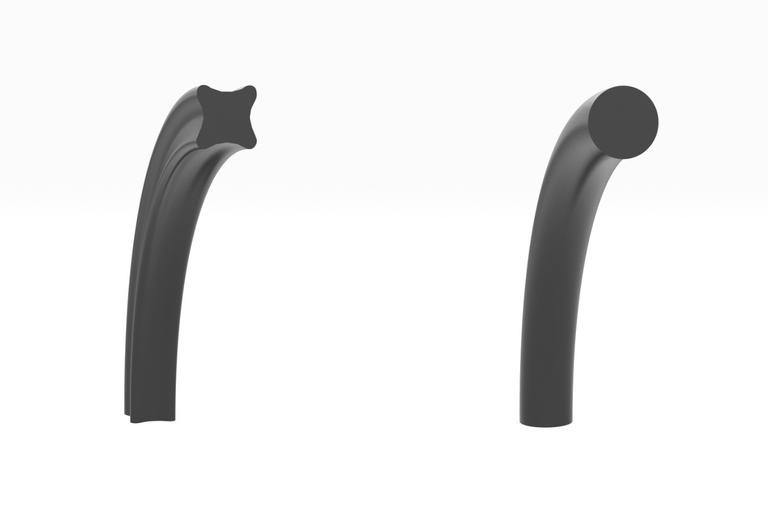

Die wichtigsten Unterschiede zwischen X-Ring und O-Ring
Der Hauptunterschied liegt im Design: Während der O-Ring einen einfachen, runden Querschnitt hat, besitzt der X-Ring vier Lippen, die für eine breitere Auflagefläche sorgen. Dadurch entsteht eine tiefere Nut für Schmierstoffe, und der X-Ring benötigt weniger Kompressionskraft für eine effektive Abdichtung. Weitere Unterschiede:
- Dichtungsprinzip: Beide dichten durch Druck in der Nut ab, aber X-Ringe haben eine niedrigere diametrale Kompression und sind resistenter gegen Verdrehen (Spiralfailure).
- Reibung: X-Ringe erzeugen weniger Reibung, was sie für dynamische Anwendungen geeigneter macht.
- Flash-Linien: Bei X-Ringen liegen diese innen, bei O-Ringen außen, was die Montage beeinflusst.
- Kosten: O-Ringe sind günstiger, X-Ringe etwas teurer, aber langlebiger.
Diese Unterschiede machen den X-Ring zur besseren Wahl in für anspruchsvolle Industrieanwendungen.
Vorteile von X-Ring und O-Ring
Jeder Ringtyp hat seine Stärken. Hier eine Übersicht:
Vorteile des O-Rings:
- Günstig und einfach herzustellen.
- Zuverlässig bei hohen Drücken (bis zu Tausenden PSI).
- Einfache Montage und breite Verfügbarkeit in der Schweiz.
Vorteile des X-Rings:
- Bessere Stabilität in dynamischen Anwendungen – verhindert Rollen und Verdrehen.
- Niedrigere Reibung und längere Lebensdauer durch Schmierstoffretention.
- Mehrere Dichtungspunkte für redundante Abdichtung.
- Weniger Verschleiß und längere Haltbarkeit, ideal für Schweizer Maschinenbauunternehmen.
Insgesamt ist der X-Ring in vielen Fällen überlegen, besonders wenn Langlebigkeit und Effizienz im Vordergrund stehen.
Einsatzgebiete von X-Ring und O-Ring
O-Ring: Ideal für statische Dichtungen, wie in Rohrleitungen, Flanschen oder statischen Hydrauliksystemen. In der Schweiz häufig in der Lebensmittelindustrie, Pharmazie und einfachen Maschinen eingesetzt.
- X-Ring: Perfekt für dynamische Anwendungen mit Bewegung, wie Kolben in Hydraulikzylindern, rotierende Wellen, Hochdruckventile oder pneumatische Systeme. In der Schweiz beliebt in der Automatisierung, Luftfahrt und Präzisionsmaschinenbau
Vergleich von O-Ring und X-Ring in einer Tabelle
| Aspekt | O-Ring | X-Ring |
| Design | Runder Querschnitt | X-förmiger Querschnitt mit 4 Lippen |
| Reibung | Höher | Niedriger |
| Stabilität | Gut in statischen Anwendungen | Hervorragend in dynamischen Anwendungen |
| Lebensdauer | Standard | Länger durch bessere Schmierung |
| Kosten | Niedrig | Etwas höher |
| Einsatz | Statisch, einfach | Dynamisch, anspruchsvoll |
Fazit: Welcher Ring ist der Richtige für Sie?
Zusammenfassend eignen sich O-Ringe für einfache, kostengünstige Anwendungen, während X-Ringe in dynamischen und hochbelasteten Szenarien überlegen sind. Wenn Sie O-Ringe oder X-Ringe suchen sind Sie bei HENNLICH richtig. Wir bieten eine grosse Auswahl, schnelle Lieferung und fachkundige Beratung.
