Fogas,- és oválkerekes áramlásmérők
Bene Sándor
Üzletágvezető
Fogas,- és oválkerekes áramlásmérők a Hennlichtől!
A fogaskerekes áramlásmérőket és az oválkerekes áramlásmérőket precíz áramlásmérésére tervezték. Ezek az áramlásmérők alkalmasak viszkózus folyadékokhoz, önkenő közegekhez, valamint vizes folyadékokhoz, például szappanokhoz, pasztákhoz, emulziókhoz stb., amelyek nem koptató jellegűek. Működési elvüknek köszönhetően ezek a műszerek szinte teljesen függetlenek a viszkozitástól. A közeg kitölti a fogaskerekek vagy oválkerekek közötti meghatározott teret, és a térfogatáramtól függően forgatja a fogaskerekeket. Egy szenzor érzékeli a forgást és impulzus jellé alakítja azt, melynek sebessége egyenesen arányos az áramlás sebességével. Nagy pontossággal, linearitással, ismételhetőséggel és gyors mérési válaszidővel rendelkeznek.
Ezek a műszerek különösen ideálisak festék- vagy olajadagolás területén. Megfelelő működésük és hosszú élettartamuk érdekében az áramlásmérők rendszeres tisztítása szükséges.

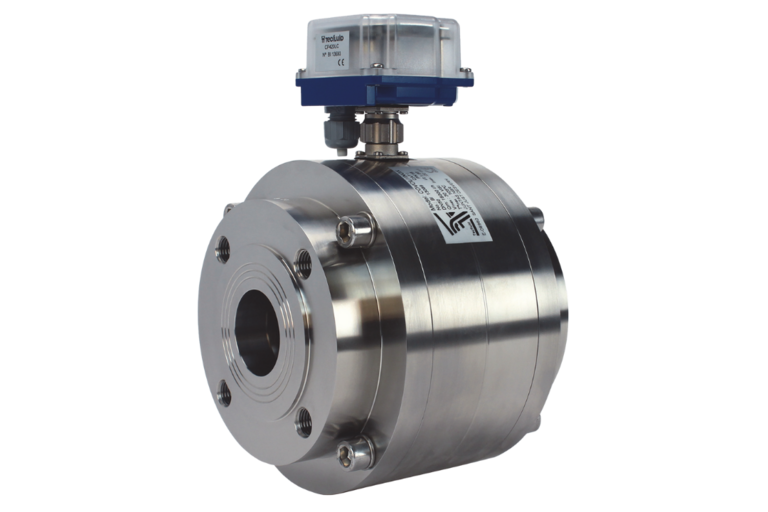

Bolygótárcsás áramlásmérők
Hasonló elven működnek az oszcillációs vagy más néven a bolygótárcsás áramlásmérők is, ahol a folyadékot egy oszcilláló mozgást végző forgódugattyú továbbítja.
Szinte minden folyadékhoz alkalmas, beleértve a nagy viszkozitásúakat is, és különösen alkalmas változó üzemi körülményekre, miközben megőrzi a mérési pontosságot. Ha a folyadék szilárd részecskéket tartalmaz, amelyek károsíthatják a munkateret vagy a forgódugattyút, ajánlott egy szűrőt beszerelni az áramlási ágba.
Ez az áramlásmérő könnyen szétszerelhető, és teljes higiénikus kivitelben (tanúsítvány nélkül) szállítható. Anyagválaszték: AISI 316L rozsdamentes acél (standard), PP, PVC, PT. Az áramlásmérő vízszintes és függőleges csövekbe is beépíthető, kétirányú áramlásmérés és minden áramlási irányban történő beépítés lehetséges. További előny, hogy nem igényel egyenes szakaszokat a mérő előtt és után - közvetlenül a csőben lévő zavaró elemek után vagy elé is beépíthető.
Felhasználási területek és előnyei
Felhasználási területek:
Kenőrendszerek
Adagolástechnika
Petrolkémia és vegyipar
Élelmiszeripar és italgyártás
Mezőgazdaság
Kozmetikaipar
Előnyei:
Nagy pontosság
Nem befolyásolja a közeg viszkozitása a mérést
Könnyű karbantartás
Csatlakozási lehetőségek és anyagminőségek széles választéka
Műszaki adatok
| Névleges méretek: | DN8-DN150 |
| Csatlakozó anyaga: | Réz, Rozsdamentes acél, Műanyag, Alumínium |
| Csatlakozó típusok: | Menetes, karimás, clamp-os vagy különböző T-idomos opciók |
| Max. üzemi nyomás: | PN6 – PN250 |
| Közeg: | Folyadékok |
| Kimeneti jel: | Frekvencia, áram vagy feszültség kimenet |
| Opciók: | ATEX kivitel, Speciális elektromos csatlakozási módok, Gáznemű közegre megfelelő kialakítás |
