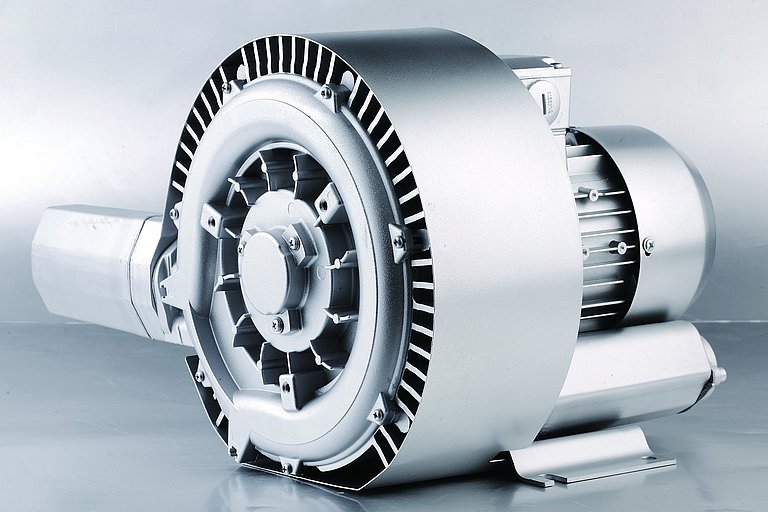

Oldalcsatornás ventilátor
Nagy légmennyiség alacsony nyomáson, vákuum és fúvó funkció egyben.
Dunai Koppány
Belső mérnök
Oldalcsatornás ventilátorok: Nagy légmennyiség alacsony nyomáson
Az oldalcsatornás ventilátorok (vagy oldalcsatornás fúvók) jelentik az elsődleges választást számos olyan automatizálási és ipari projektben, ahol nagy mennyiségű tiszta, száraz levegő szállítására van szükség alacsony nyomás- vagy vákuumszinten. Ezek a sokoldalú berendezések egyszerre használhatók kompresszorként (lefúvatás) és vákuumszivattyúként (elszívás), így rendkívül széles körű alkalmazásokat tesznek lehetővé. Robusztus, mégis könnyű építési módjuk egyszerű telepítést tesz lehetővé, míg a speciális járókerék-kialakítás lenyűgöző hatékonyságot biztosít.
Az oldalcsatornás ventilátor előnyei:
Oldalcsatornás ventilátoraink tervezésekor a megbízhatóság és a hatékonyság volt a fő szempont.
- Karbantartásmentes üzem: A járókerék közvetlenül a motor tengelyére van szerelve, a sűrítés pedig érintés- és súrlódásmentesen történik. Mivel nincsenek kopó alkatrészek, nincs szükség kenésre sem.
- Kiemelkedő üzembiztonság: A csapágyak a sűrítőtéren kívül helyezkednek el, ami maximális működési megbízhatóságot garantál még magas hőmérsékleten vagy nagy nyomáskülönbség esetén is.
- Csendes működés: A szívó- és nyomóoldali hangtompítók rendkívül csendes üzemet biztosítanak.

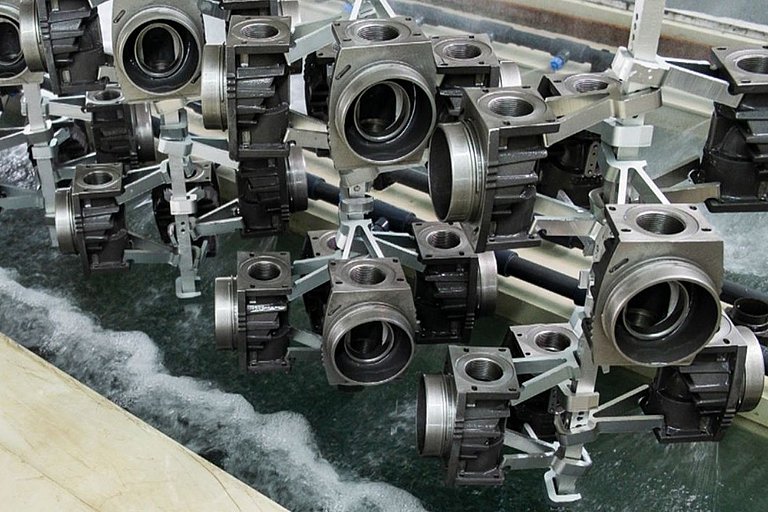

- Robusztus kialakítás: A présöntött alumínium konstrukció garantálja a maximális strapabírást és a könnyű kezelhetőséget.
- Globális felhasználhatóság: A kettős frekvencia (50/60 Hz) és a széles feszültségtartomány lehetővé teszi, hogy a berendezések a világ szinte bármely hálózatán megbízhatóan működjenek.
- Rugalmas telepítés: A könnyű felépítés és a kompakt kialakítás egyszerű integrációt tesz lehetővé.
- Szabályozhatóság: A berendezések kiválóan alkalmasak frekvenciaváltóval történő üzemeltetésre.
Az oldalcsatornás ventilátor működése
Az oldalcsatornás ventilátor működése a kinetikus energia átadásán alapul.
- A gáz (jellemzően levegő) a bemeneti nyíláson keresztül érkezik a rendszerbe.
- Ahogy belép az oldalcsatornába, a nagy sebességgel forgó járókerék a forgás irányába gyorsítja azt.
- A lapátokban ébredő centrifugális erő a gázt kifelé gyorsítja, miközben a nyomás növekszik.
- Minden egyes fordulat további kinetikus energiát ad át a közegnek, ami a nyomás további növekedését eredményezi az oldalcsatorna mentén.
- Az oldalcsatorna a rotornál összeszűkül, "lesöpri" a gázt a járókerék lapátjairól, és a kimeneti hangtompítón keresztül a kimeneti nyíláshoz vezeti.
Ez a folyamat teljesen súrlódásmentes, ami garantálja a hosszú élettartamot és a karbantartásmentes működést.
Komplett Rendszerek a HENNLICH-től
A Hennlich Ipartechnika Kft.-nél nem csupán egy terméket, hanem komplett, kulcsrakész megoldást kínálunk. Szakértőink segítenek a megfelelő ventilátor kiválasztásában, és biztosítjuk az optimális működéshez szükséges összes gyári tartozékot is.
Kínálatunkban megtalálható:
- Levegőszűrők a szívóoldalra
- Nyomáshatároló és biztonsági szelepek
- További hangtompítók
- Levegőelosztók és csatlakozó elemek
Ipari alkalmazási területek
Az oldalcsatornás ventilátorok sokoldalúsága révén az ipar szinte minden szegmensében megtalálhatók:
- Környezettechnika és vízkezelés:
- Szennyvíztisztító telepek eleveniszapos medencéinek levegőztetése.
- Ipari folyamatmedencék és ivóvíztározók levegőztetése.
- Halastavak, úszómedencék levegőztetése, "pezsgőfürdő" effektus keltése.
- Szennyvíziszap stabilizálása.
- Ipari folyamatok és gépgyártás:
- Pneumatikus szállítás (granulátumok, poranyagok szállítása).
- Felületkezelés (különböző közegek lefúvatása).
- Alkatrészek szárítása, hűtése.
- Vákuumos megfogó rendszerek tápellátása.
- Ipari porszívók és elszívó rendszerek.
Műszaki jellemzők
Bár a pontos adatok az adott modelltől függnek, ventilátoraink általános műszaki jellemzői a következők:

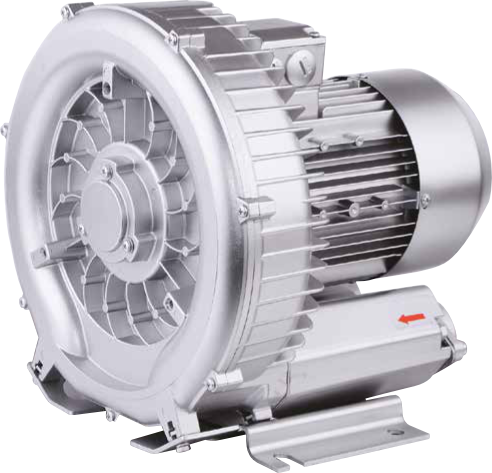

- Kialakítás: Egy-, két- vagy három-lapátkerekes kivitel az alkalmazás nyomásigényétől függően.
- Anyag: Présöntött alumínium ház és járókerék.
- Meghajtás: Nagy hatásfokú, 2 pólusú egy- vagy háromfázisú motorok.
- Frekvencia: Kettős frekvencia (50/60 Hz) és széles feszültségtartomány.
- Védettség: IP55 védelem, F szigetelési osztály.
Miért válassza a Hennlich oldalcsatornás ventilátorait?
Amikor a folyamatos levegőellátás a tét, nem érdemes kockáztatni. A Hennlich Ipartechnika Kft.-nél mi nem csupán egy "dobozt" adunk át, hanem egy hosszú távon is üzembiztos megoldást kínálunk.
- Karbantartásmentes nyugalom: A súrlódásmentes működésnek és a robusztus, présöntött alumínium háznak köszönhetően ventilátoraink minimális törődést igényelnek. "Fit and forget" – szerelje be és felejtse el a gondokat!
- Rendszerszintű megoldások egy kézből: Nálunk egy helyen szerezheti be a berendezést és az összes kritikus tartozékot (szívóoldali szűrők, nyomáshatároló szelepek, hangtompítók), így garantált a komponensek tökéletes illeszkedése és a gyors telepítés.
- Mérnöki háttértámogatás: Nem biztos a méretezésben? Szakértő kollégáink segítenek kiszámolni a szükséges légszállítást és nyomásértéket, hogy Ön biztosan a technológiailag legmegfelelőbb és legköltséghatékonyabb típust válassza.
