Kako rade O-prstenovi: tehnički vodič
O-prstenovi su među najčešće korišćenim rešenjima za zaptivanje u industrijskim primenama. Njihov jednostavan dizajn, visoka pouzdanost i ekonomičnost čine ih neophodnim – od hidrauličnih sistema do postrojenja u hemijskoj procesnoj tehnici. Uprkos jednostavnoj konstrukciji, njihov učinak se zasniva na preciznim inženjerskim principima i savremenoj nauci o materijalima.
U HENNLICH-u smo specijalizovani za tehnički projektovana rešenja zaptivanja. Zahvaljujući našem dubokom stručnom znanju možemo da obezbedimo pouzdano funkcionisanje naših O-prstenova – čak i u zahtevnim radnim uslovima.
Šta je O-prsten?

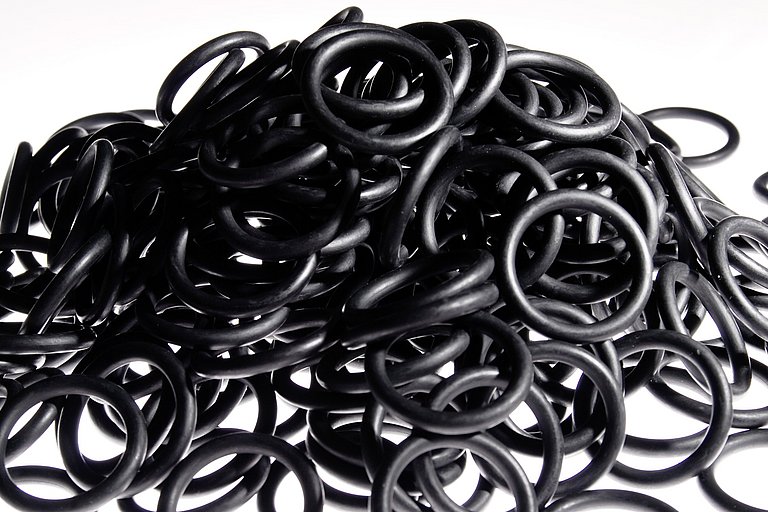

O-prsten je kružna elastomerna zaptivka sa okruglim poprečnim presekom, koja se postavlja u precizno izrađen žleb. Kompresijom između dva spojna dela formira se pouzdana barijera koja sprečava curenje tečnosti ili gasova.
O-prstenovi kompanije HENNLICH koriste se u brojnim industrijama, između ostalog u:
- hidraulici i pneumatici
- hemijskoj i procesnoj industriji
- automobilskoj industriji i opštoj mašinskoj industriji
- pumpama, ventilima i kompresorima
Princip zaptivanja O-prstena O-prsten zaptiva putem kontrolisan
Efikasnost O-prstena određena je međusobnim delovanjem elastične deformacije, kontaktnog napona i zaptivanja potpomognutog pritiskom.
Nakon ugradnje, elastomer trpi kontrolisanu deformaciju koja stvara početni kontaktni pritisak između O-prstena i zaptivnih površina. Taj kontaktni napon mora biti veći od sila koje izazivaju curenje u sistemu. Samo tako može se obezbediti pouzdano zaptivanje.
Sa porastom sistemskog pritiska, zaptivanje postaje aktivirano pritiskom:
- Unutrašnji pritisak se prenosi kroz elastomer i povećava kontaktni napon na zaptivnoj površini.
- O-prsten se deformiše ka strani nižeg pritiska i poboljšava efekat zaptivanja.
- Gradijent pritiska povećava efikasnost zaptivanja bez dodatnog mehaničkog opterećenja.
Zahvaljujući viskoelastičnim svojstvima materijala, O-prsten se prilagođava mikroskopskim neravninama površine i obezbeđuje kontinuiranu zaptivnu liniju, čak i pri promenljivim pritiscima i temperaturama.
Pouzdano zaptivanje zato zahteva uravnoteženu kombinaciju svojstava materijala, geometrije žleba, primenjene kompresije i radnog pritiska, kako bi se održao stabilan kontaktni napon tokom celog veka trajanja zaptivke.
Početna kompresija (squeeze)
Prilikom ugradnje, O-prsten se sabija u svom žlebu i stvara početnu zaptivnu silu.
- Elastomer ispunjava površinske, mikroskopski male neravnine.
- Efikasno zaptivanje je obezbeđeno i bez sistemskog pritiska.
Pravilna kompresija je ključna za dugoročnu funkcionalnost.
Zaptivanje potpomognuto pritiskom
Sa porastom unutrašnjeg pritiska, O-prsten deluje samopojačavajuće:
- Sistemski pritisak gura O-prsten prema zidu žleba.
- Kontaktni napon na zaptivnoj površini se povećava.
Efekat zaptivanja raste proporcionalno pritisku (u okviru projektnih granica).
Ovaj princip omogućava pouzdanu primenu O-prstenova kako u niskopritisnim, tako i u visokopritisnim aplikacijama.
Statička naspram dinamičkih O-prsten zaptivki
Statičke primene zaptivanja
Statičke zaptivke koriste se kada između komponenti ne postoji relativno kretanje, kao što su prirubnice, poklopci ili kućišta.
Prednosti:
- minimalno habanje
- dug vek trajanja
- pojednostavljen dizajn žleba
Dinamičke primene zaptivanja
Dinamičke zaptivke se primenjuju tamo gde dolazi do relativnog kretanja delova, kao što su klipovi, klipnjače ili rotirajuća vratila.
Ključni kriterijumi za konstrukciju su:
- ponašanje u pogledu trenja i habanja
- kvalitet površine i podmazivanje
- odgovarajuća tvrdoća elastomera
Podržavamo naše klijente savetovanjem u izboru materijala i konstrukcionim rešenjima kako bi se postigle optimalne performanse u dinamičkim aplikacijama.
Značaj kompresije i dizajna žleba
Pravilna geometrija žleba je presudna za pouzdano funkcionisanje O-prstena. Žleb mora da stvori dovoljnu kompresiju kako bi aktivirao zaptivanje, bez prekomernog opterećenja elastomera.
Osnovni konstruktivni aspekti su:
- Kontrolisana radijalna ili aksijalna kompresija radi stvaranja dovoljnog početnog kontaktnog pritiska.
- Dovoljan volumen žleba za prihvatanje deformacije pri opterećenju i termičkom širenju.
- Definisane zazorne mere za smanjenje rizika od istiskivanja (ekstruzije) pod pritiskom.
- Precizno poravnanje i odgovarajući kvalitet površine zaptivnih površina.
Statičke primene uglavnom dozvoljavaju veće stepene deformacije, dok dinamičke zaptivke zahtevaju smanjenu kompresiju kako bi se ograničili trenje, habanje i stvaranje toplote.
Nepravilno projektovanje žleba može dovesti do neravnomerne raspodele napona, ubrzanog zamora materijala, ekstruzije ili smanjenja zaptivne sile, i na kraju izazvati curenje ili prerani otkaz zaptivke.
Nauka o materijalima koja stoji iza O-prstenova
Izbor odgovarajućeg materijala je presudan za pouzdanost O-prsten zaptivke.
Važna svojstva elastomera
- Tvrdoća (Shore A): utiče na silu zaptivanja i otpornost na ekstruziju
- Trajni deformacioni ostatak pri pritisku: sposobnost povratka u prvobitni oblik nakon dugotrajne kompresije
- Hemijska otpornost: otpornost na uticaj medijuma
- Otpornost na temperaturu: performanse pod termičkim opterećenjem

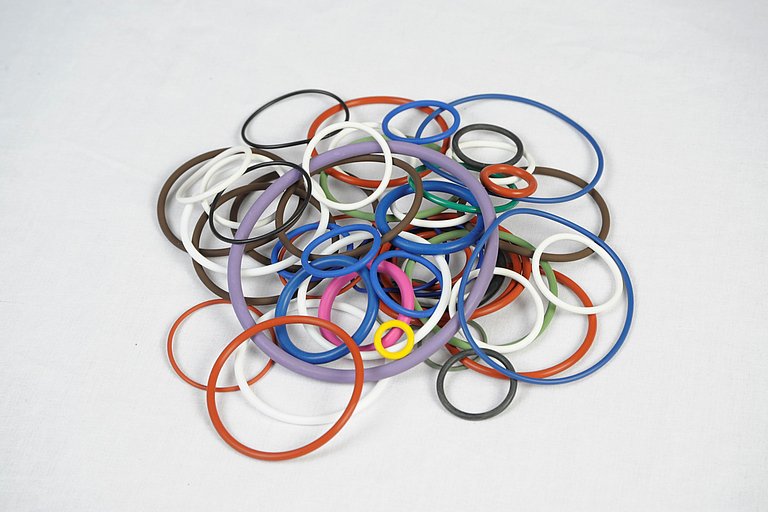

Često korišćeni materijali za O-prstenove
- NBR (nitril): ulja, goriva, hidraulične tečnosti
- FFKM: visoke temperature i agresivne hemikalije
- EPDM: voda, para, atmosferski uticaji
- Silikon: visoka fleksibilnost pri ekstremnim temperaturama
