Tlačne vzmeti: tehnični vodnik
Tlačne vzmeti sodijo med najpogosteje uporabljene strojne elemente. Absorbirajo sile, jih shranjujejo in sproščajo na nadzorovan način. Ta priročnik ponuja pregled delovanja, lastnosti in pomembnih vidikov načrtovanja te vrste vzmeti.

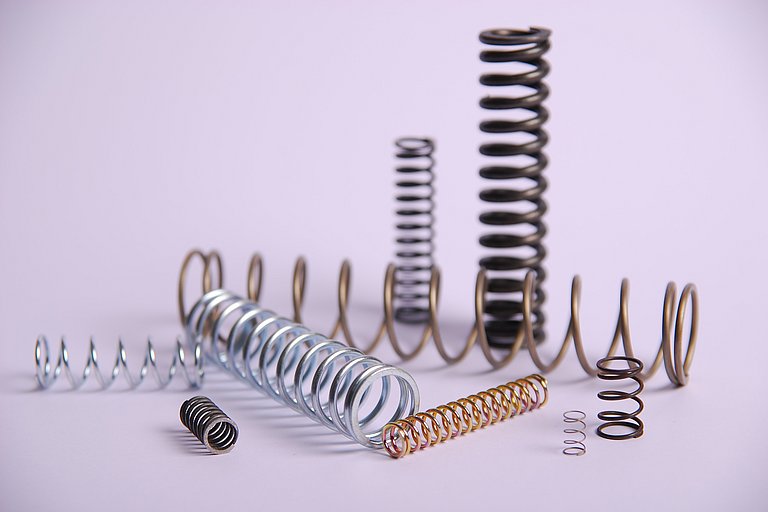

Kaj je tlačna vzmet?
Tlačna vzmet je valjasta vijačna vzmet, ki se stisne pod aksialno obremenitvijo in s tem shranjuje mehansko energijo. Običajno je izdelana iz okrogle žice s konstantnim premerom in enakomernim korakom tuljave. Tipične uporabe vključujejo strojništvo (npr. ventili, vpenjalne naprave, hidravlični in pnevmatski sistemi), elektrotehniko (stikala, kontakti), avtomobilsko tehniko, medicinsko tehnologijo in vsakdanje izdelke, kot so trampolini ali kemični svinčniki.
Značilnosti:
- Tipično konstantna geometrija vzdolž celotne dolžine vzmeti.
- Linearne sile in premiki.
- Primarna napetost vzdolž osi vzmeti.
Glede na zasnovo so konci bodisi sploščeni bodisi sploščeni in brušeni. To zagotavlja čist prenos sile.
Kako delujejo tlačne vzmeti
V aplikacijah so tlačne vzmeti običajno prednapete na določeno dolžino in nato raztegnjene na določen hod.
Karakteristična krivulja vzmeti, ki predstavlja silo (F) kot funkcijo upogiba vzmeti (s), se uporablja za oceno lastnosti vzmeti. Opisuje obnašanje vzmeti pod obremenitvijo in omogoča tehnično oceno njenega delovanja.
Razmerje med silo vzmeti in upogibom vzmeti se imenuje togost vzmeti (R) in opisuje togost – to je povečanje sile na mm upogiba vzmeti.
Sila vzmeti (F) = Togost vzmeti (R) × Upogib vzmeti (s)
Pri valjastih vijačnih tlačnih vzmeteh obstaja običajno v veliki meri linearna povezava med silo in upogibom vzmeti. Vzmet se obnaša sorazmerno: z naraščanjem deformacije se sila enakomerno povečuje znotraj elastičnega delovnega območja.
Na lastnosti vzmeti je mogoče specifično vplivati z njeno zasnovo:
- Večji premer žice → večja togost
- Večji premer tuljave → manjša togost
- Več tuljav → manjša togost
Poleg tega je mogoče progresivne značilnosti vzmeti ustvariti z selektivnim prilagajanjem premera žice, premera tuljave ali razmika med tuljavami. V tem primeru se togost vzmeti povečuje z naraščajočim hodom vzmeti, zato vzmet pod obremenitvijo postaja vse bolj toga.
Vrste obremenitev tlačnih vzmeti
Za optimalno uporabo tlačnih vzmeti je pomembno vedeti, kako pogosto bo vzmet stisnjena. Vzmet mora biti ustrezno zasnovana.
Pravilna razvrstitev vrste obremenitve je ključni predpogoj za zanesljivo zasnovo in dolgo življenjsko dobo tlačnih vzmeti.
- Statična ali kvazistatična obremenitev
To se nanaša na statične ali časovno spremenljive obremenitve z manj kot 10.000 obremenitvenimi cikli.
- Dinamična obremenitev
Delovni cikli, ki to presegajo, se štejejo za dinamične obremenitve. V tem primeru je še posebej pomembna ustrezna zasnova glede izbire materiala ali dodatnih površinskih obdelav, kot je na primer mikrokovanje.
Materiali in njihove lastnosti
Naše standardne tlačne vzmeti so izdelane iz patentiranega vzmetnega jekla (visoka elastičnost in dobra utrujenostna trdnost) in nerjavečega jekla, odpornega proti koroziji. Izbira materiala vpliva na trdnost vzmeti, življenjsko dobo, odpornost proti koroziji in delovno temperaturo, pri kateri lahko vzmet zanesljivo deluje.
Posebni materiali in postopki za zahtevne aplikacije
- Posebej kaljena vzmetna jeklena žica (obdelana v vakuumu zaščitnega plina) za vzmeti z visokimi obremenitvami.
- Inconel ali Hastelloy za višje temperature.
- Ventilno vzmetno jeklo za pogoste obremenitvene cikle.
- Nerjaveče jeklo V2A ali V4A za zahtevano odpornost proti koroziji, primernost za uporabo v morski vodi ali živilsko industrijo.
Površinske obdelave in zaščita pred korozijo
Na voljo so različne površinske obdelave, odvisno od zahtev ali potreb.
- Pocinkane, ponikljane ali kromirane površine.
- Površine s plastično prevleko.
- Prevleka s cinkovimi luskicami (npr. Delta-Tone): še posebej primerna za visoko trdna jekla; tanka plast (~7 µm) zadostuje za ustvarjanje korozijske pregrade.
Tipične napake pri načrtovanju tlačnih vzmeti
Ni dovolj prostora za primerno vzmet
Žal se pogosto najprej načrtuje celotna konstrukcija in se vzmetni komponenti posveti premalo pozornosti. Vendar pa vzmeti potrebujejo tudi dovolj prostora za pravilno in učinkovito delovanje. Zato načrtujte zadosten prostor.
Nezadostna utrujenostna trdnost
Pri dinamičnih obremenitvah lahko pride do prezgodnje odpovedi, če napetosti ali cikli obremenitve niso pravilno upoštevani. Cikli obremenitve in frekvence hodov so pogosto podcenjeni. Pravilna zasnova in pravilna izbira materiala sta ključnega pomena za dolgo življenjsko dobo.
Manjkajoča ali napačna vodila
Vitke tlačne vzmeti se nagibajo k upogibanju, zlasti če sta njihova dolžina in premer v neugodnem razmerju ali če je vzmet nameščena pod kotom in nestabilno. Da bi preprečili upogibanje, lahko vzmet vodimo s trnom ali pušo, hkrati pa se izognemo nezadostni ali prekomerni zračnosti v vodilu. Zagotovite stabilno ležajno površino in ustrezno mazanje.
Nepravilne značilnosti vzmeti
Nepravilno izbrana togost vzmeti povzroči, da so uporabljene sile previsoke ali prenizke. Posledično se lahko posamezne komponente preobremenijo, kar spodbuja prezgodnjo odpoved. Poleg tega je zanesljivo delovanje celotnega sistema oslabljeno ali ni več zagotovljeno.
Standardna vzmet v primerjavi z vzmetjo po meri
Številne aplikacije je mogoče učinkovito in uspešno rešiti s tlačnimi vzmetmi iz naše standardne ponudbe vzmeti. Vendar pa je pri uporabi posebnih vzmeti iz ekonomskih razlogov priporočljivo, da jih uporabite. To pomaga preprečiti visoke nadaljnje stroške zaradi nenačrtovanih izpadov ali dodatnega vzdrževanja.
Zakaj izbrati tlačne vzmeti podjetja HENNLICH?
Tlačne vzmeti v ponudbi HENNLICH so zasnovane za industrijske zahteve in ponujajo odločilne prednosti:
Kakovost, ki ustreza standardom
- Izdelava v skladu z DIN 2095 (razred 1)
- Dimenzije v skladu z DIN 2098
- Dodatne praktične vmesne velikosti
Obsežen standardni asortiman
- Standardne vzmeti takoj na voljo na zalogi
- Velika izbira geometrij in dimenzij
Rešitve, usmerjene v uporabo
- Svetovanje in načrtovanje, prilagojeno vaši uporabi
- Možne obdelave, kot so prednastavitev, mikrokovanje ali posebni premazi
Zaključek:
Tlačne vzmeti so bistvene komponente v številnih tehničnih aplikacijah. Njihovo obnašanje je predvidljivo, vendar zahteva skrbno načrtovanje, pri čemer je treba upoštevati geometrijo, izbiro materiala in obratovalne pogoje.
HENNLICH vam pomaga pri izbiri prave tlačne vzmeti:
- od standardnih rešitev, ki so na voljo na zalogi,
- do visokozmogljivih tlačnih vzmeti za posebne zahteve.
